Просмотры:150 Автор:Pедактор сайта Время публикации: 2024-05-16 Происхождение:Работает

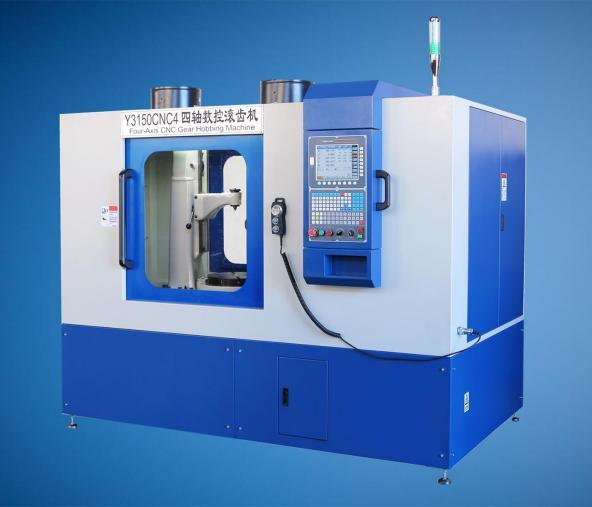

Четырехосный зубофрезерный станок с ЧПУ Y3150CNC4 представляет собой четырехосный станок с четырьмя сервоосями, двумя линейными осями с ЧПУ: ось радиальной подачи (ось X); ось осевой подачи (ось Z); две поворотные оси ЧПУ: поворотная ось стола (ось C); Ось вращения шпинделя фрезерного станка (ось B). Станок может одновременно осуществлять четырехосное управление рычажным механизмом.
Модуль резки | |
Сталь | 4 мм |
Чугун | 5 мм |
Максимальный диаметр для обработки прямых цилиндрических шестерен | |
С маленькой колонкой | 350 мм |
Без маленькой колонки | 500 мм |
Максимальный диаметр цилиндрических косозубых передач и ход держателя инструмента | |
Для угла спирали 30° при правом вращении обработка диаметр 370 мм, ход держателя инструмента 160 мм. Для угла спирали 30° левого вращения обработка диаметр 370 мм, ход держателя инструмента 240 мм. Для угла спирали 45° правого вращения обработка диаметр 250 мм, ход держателя инструмента 65 мм. Для угла спирали 45° правого вращения обработка диаметр 250 мм, ход держателя инструмента 105 мм. | |
Максимальная длина перемещения направляющей держателя инструмента | 240 мм |
Расстояние между шпинделем варочной панели и центральной линией стола | |
Максимум | 310 мм |
Минимум (расстояние от шпинделя фрезы до стола более 185 мм) | 30 мм |
Максимальный угол спирали обработки | 45 градусов |
Конусность конуса шпинделя (конус Морзе) | №4 |
Сорт | 7 |
Минимальное расстояние от оси оправки варочной панели до поверхности стола | 170 мм |
Максимальное расстояние от оси оправки варочной панели до поверхности стола | 410 мм |
Сменный диаметр оправки варочной панели | 22, 27 мм |
Максимальный диаметр варочной панели | 120 мм |
Диаметр отверстия стола | 60 мм |
Максимальная скорость стола | 12 об/мин |
Диапазон скоростей шпинделя фрезы | 0~500 об/мин |
Радиальная подача | 0~6000 об/мин |
Осевая подача | 0~6000 об/мин |
Мощность двигателя насоса | 120 Вт 2760 об/мин |
Вес машины (с аксессуарами) | 3200 кг |
Габаритные размеры | 2350×1650×2200 мм |
Из-за различных международных стандартов сложно иметь точно такую же машину, но эта машина соответствует полуавтоматическим требованиям. Если вам необходимо изготовить зубофрезерный станок в соответствии с требованиями заказчика, предоставьте чертеж и свяжитесь с нами. Спасибо.
