Профильно-шлифовальный станок с ЧПУ и шлифовальный станок с червячным кругом, в чем различия?

Профильно-шлифовальный станок с ЧПУ и червячный шлифовальный станок, хотя и являются одним и тем же прецизионным оборудованием для обработки зубчатых колес, но в определении, принципе работы и применимом типе заготовки существуют существенные различия:

Определение

1. ЧПУ Профильный зубошлифовальный станок: принятие метода профильного шлифования, т. е. путем предварительной обработки шлифовального круга до профиля, который точно соответствует форме обрабатываемых канавок зубчатого колеса, а затем выполнения всей обработки одного зуба за один раз.

2. Червячный шлифовальный станок: станок для зубошлифования методом размазывания. Принцип его работы аналогичен принципу зубофрезерного станка, за исключением того, что традиционная червячная фреза заменена шлифовальным кругом в форме червяка. За каждый оборот шлифовального круга заготовка поворачивается на один шаг зуба, так что эвольвентные или другие типы профилей зубьев шестерен могут быть точно «развернуты» посредством непрерывного относительного движения.

Принцип работы

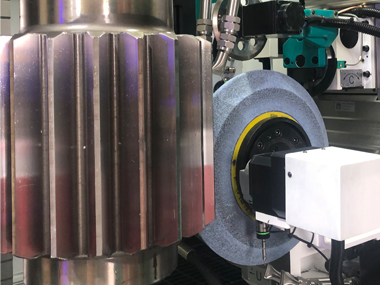

1. Профильно-шлифовальный станок с ЧПУ: в каждом цикле обработки один контакт между шлифовальным кругом и заготовкой может завершить полное шлифование поверхности зуба, а после потери шлифовальный круг необходимо повторно обрезать, чтобы восстановить его первоначальный профиль зуба.

2. Шлифовальный станок с червячным кругом: опираясь на взаимосвязь червячного колеса и зубчатого зацепления заготовки, посредством точного управления системой ЧПУ в соответствии с определенным соотношением непрерывной прокатки и постепенно завершая шлифование всех зубьев. Шлифовальный круг также необходимо подрезать в нужный момент в процессе шлифования, чтобы поддерживать хорошее состояние резки.

Вид работы и применимые заготовки

1. Профильно-шлифовальный станок с ЧПУ. Благодаря фиксированной форме шлифовального круга профильно-шлифовальный станок особенно подходит для обработки шестерен большого диаметра с большим модулем упругости и небольшим количеством зубьеви необходимость специальной обработки формы шестерни.

2. Шлифовальный станок с червячным кругом: больше подходит для массового производства высокоточных зубчатых колес малого и среднего модуля. Широко используется в массовом производстве крупномасштабных стандартизированных шестерен, особенно подходит для обработки автомобильных, авиационных, прецизионных инструментов и других областей, необходимых для Малые и средние, высокоточные шестерни.

Подводить итоги, Зубошлифовальный станок с ЧПУ и зубошлифовальный станок с червячным колесом соответственно представляют собой два типичных метода обработки в области зубошлифования, первый подчеркивает гибкость одноразовой формовочной обработки с одним зубом и адаптируемость специальных форм зубьев, а второй фокусируется на принципе распространения за счет реализации высокоэффективного и высокоточного массового производства. Оба они имеют свой уникальный статус и сценарии применения в современной зуботехнической отрасли.
