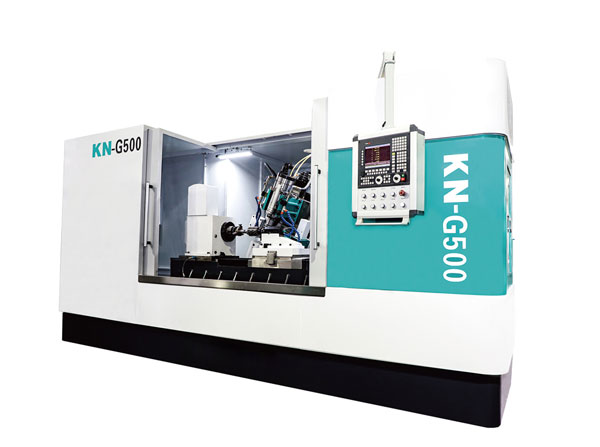

Машина для шлифовальной шлифовки с ЧПУ с диаметром 500 мм диаметром

Принцип измельчения: во -первых, шлифовальное руль формируется шлифовальным комодом с ЧПУ в соответствии с формой зубов шестерни, чтобы быть заземленными, а затем шестерни заземляются из -за шлифовального колеса в форме. Преимущества высокой эффективности шлифования, высокая точность формы зубов, простой механизм машины, легкая отладка, использование и техническое обслуживание и т. Д. Сделайте его подходящим для массового производства высокоостренных шестерни.

штат:

Количество:



Запрос цены Добавить в корзину

Описание продукта

Машина для шлифования передач с ЧПУ

Обработанные детали установлены горизонтально.

Алмазные ролики используются для отделки.

Семь топоров сервопривода AC.

Высокая эффективность шлифования.

Высокая точность зубов.

Подходит для массового производства высоких механизмов.

Функции

Компьютерное программное обеспечение для программирования

Случайно оборудованное программное обеспечение для компьютерного программирования включает в себя параметризованное программирование световой формы зуба, треугольной формы зуба, прямоугольный сплайн и другие формы зубов (нет необходимости настраивать специальные алмазные ролики). Программное обеспечение выполняет функцию расчивания и округления зуба и корня (R вершины зуба не может быть меньше, чем R алмазного ролика); и он имеет функцию обрезки края формы зуба и направления зуба.

Высокая заправка для шлифования

Шлифовальная заправка с помощью машинного инструмента, использование алмазной роликовой заправки, положения установки комода и положения шлифования шлифовальной головки является относительно фиксированной, трехосная связь с ЧПУ для достижения обычной обрезки; Использование одного и того же алмазного ролика может быть отремонтировано в любом направлении прямой линии, дуги, уточнения и его комбинации кривых, а форма зуба не подвержена форме истирания алмазного колеса, точность одевания высока.

Импортная система дисковода -сервопривода

Программа, управляемая импортируемым сервоприводом, контролируется программой для автоматической работы, с функцией защиты отказа мощности, сбоем питания, возвращением к нулю, диагностике неисправностей и другим функциям.

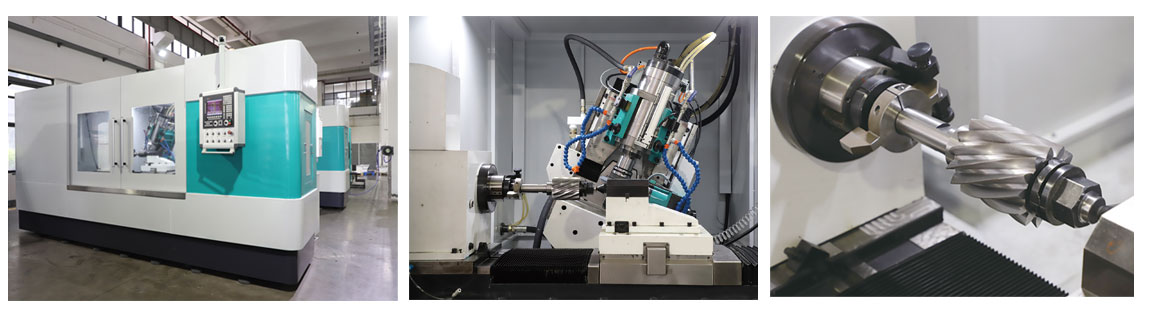

Подробности

шлифовальная машина

параметр

Модель машин	G500
Максимальный внешний диаметр заготовки (мм)	500
Минимальный диаметр сердечника заготовки (мм)	100
Номер зубов	любой
Модуль	1-16
Максимальная ширина лица (мм)	1200
Максимальный угол спирали	± 45 °
Максимальное расстояние между центрами (мм)	1500
Продольное путешествие на заработной плате (мм)	1300
Осевая подача шлифовального колеса (мм)	360
Максимум Путешествие по хвостовой балке (мм)	1200
Максимальная скорость перемещения вала продольного сдвига заготовки (м/мин)	12
Максимальная скорость перемещения питательного вала шлифовального руля вдоль радикального направления заготовки (м/мин)	1.2
Диаметр шлифовального колеса (мм)	∅80-300
Толщина шлифовального колеса (мм)	<= 60
Центральное отверстие шлифовального колеса (мм)	∅32/∅50/∅75
Диапазон рабочей скорости шлифовального колеса (оборотная часть)	2500-7000
Максимальное движение шлифовального колеса вдоль радикального направления шлифовального колеса (мм)	120
Максимальное движение шлифовального колеса вдоль радикального направления колесного шпинделя (мм)	100
Конусное отверстие шпинделя	Mohs № 6
Максимальная мощность инструмента Gringding (кВт)	20
Машина общие размеры (бывший масляный бак) (мм)	5400 × 3000 × 2850
