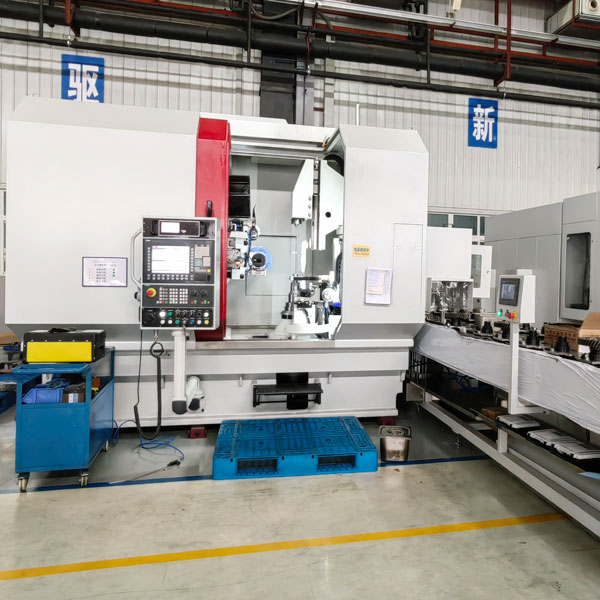

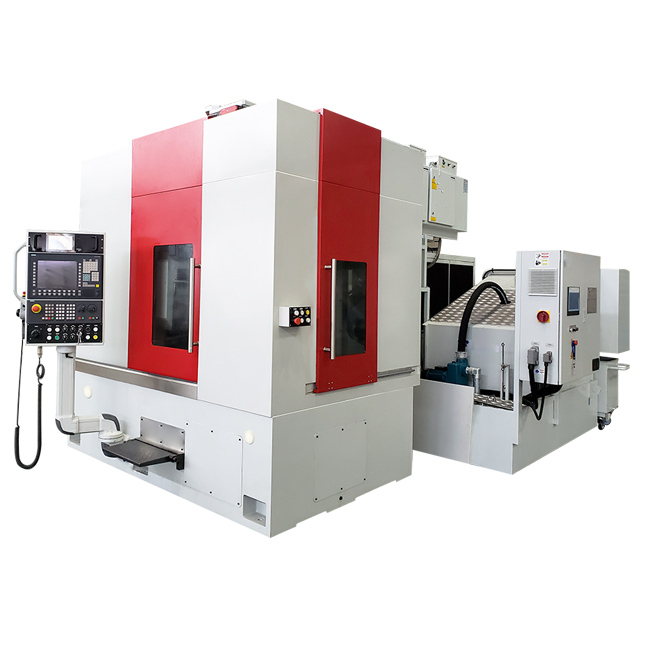

Он особенно подходит для высокого шлифования больших количеств затвердевших цилиндрических передач в традиционных автомобилях, новой энергетической автомобиле, мотоцикле, трансмиссии и других отраслях промышленности.

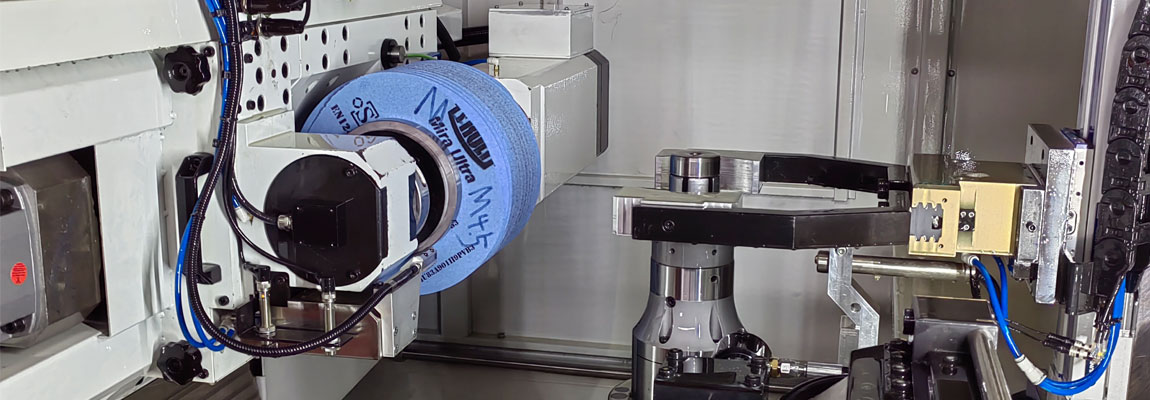

Принимая двойную заготовку в шпинделе, один из шпинделя заготовки размывается, в то время как другой веретчик заготовки загружается и выгружает заготовку и выравнивает зубы, что значительно повышает эффективность обработки машины.

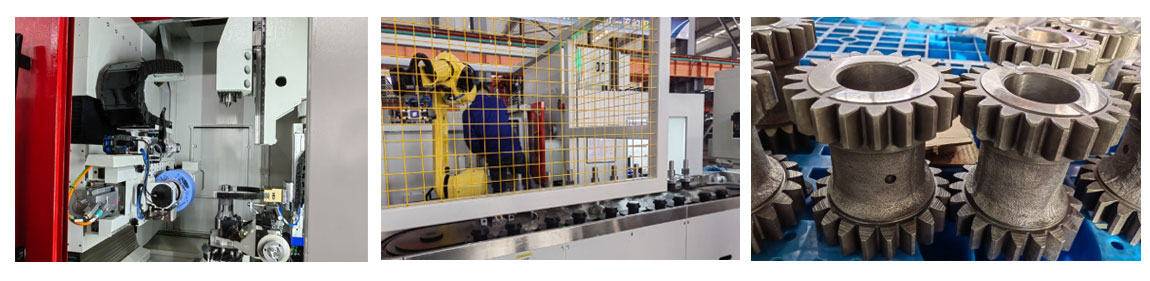

Машина может быть оснащена роботами и бункеры для дальнейшего улучшения степени автоматизации, повышения эффективности обработки и снижения интенсивности труда работников.
Проект | Параметры | Единица |
Максимальный диаметр заготовки | φ260 | мм |
Максимальная ширина зуба заготовки | 180 | мм |
Максимальный модуль заготовки | 4 (5) | мм |
Угол спирали заготовки | ± 45 | ° |
Горизонтальное расстояние от центра шлифовального колеса до центра стола (оси x) | 110 ~ 360 | мм |
Максимальное вертикальное движение шлифовального колеса (ось Y) | 250 | мм |
Вертикальное расстояние от центра шлифовального колеса до поверхности стола (ось Z) | 170 ~ 370 | мм |
Расстояние от конечной поверхности до задней колонны хвоста (ось W1/W2) | 336 ~ 651 | мм |
Максимальная скорость шлифования (ось B) | 80 | РС |
Максимальная скорость таблицы (ось C1, ось C2) | 2000 | rpm |
Скорость заправки ролика (ось B3) | 1500 ~ 7000 | rpm |
Максимальная скорость многопозиционной обменной таблицы (ось C3) | 25 | rpm |
Диапазон повязки (C4 Ось) | ± 5 | ° |
Шпиндель шлифовального шпинделя (ось B) | 15.5 | кВт |
Технические характеристики шлифовального колеса (внешний диаметр x внутренний диаметр x длина) | φ275xφ160x160 | мм |
Размеры оборудования (длина x ширина x высота) | 3200x5300x3000 | мм |
Вес основного машины | около 8500 | кг |
