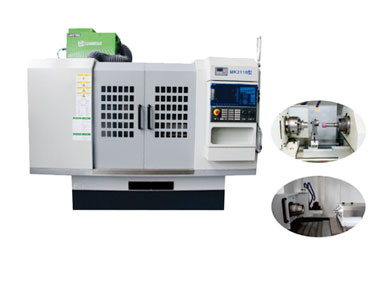

Обзор внутришлифовальных станков

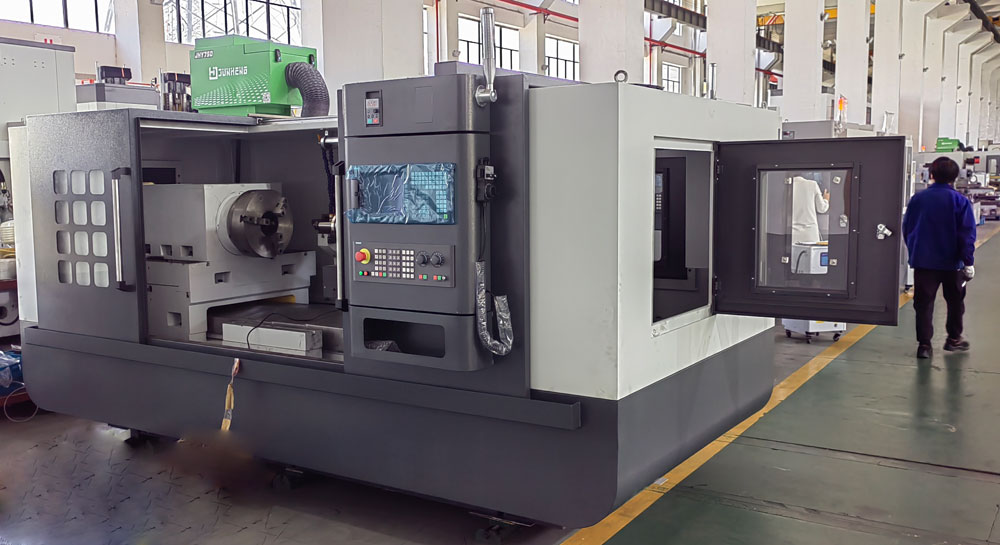

1. Обычный станок для внутреннего шлифования: патрон, установленный на шпинделе передней бабки, удерживает заготовку для кругового движения подачи, рабочий стол приводит в движение раму шлифовального круга, совершая продольное возвратно-поступательное движение вдоль направляющей станины (см. Направляющие станка), а передняя бабка выполняет поперечное движение подачи вдоль скользящего седла (см. Станок); бабку также можно повернуть в определенную точку вокруг вертикальной оси для шлифования конических отверстий.

2. Планетарный станок для внутреннего шлифования: заготовка фиксируется во время работы, а шлифовальный круг вращается вокруг своей оси с высокой скоростью, но также вращается вокруг оси обрабатываемого отверстия, чтобы завершить окружную подачу, которая подходит для шлифования крупных заготовок или заготовок, которые не должны вращаться, например, блока цилиндров двигателя внутреннего сгорания.

3. Бесцентровый шлифовальный станок для внутренней шлифовки: внешний круг заготовки во время работы поддерживается на ролике или опорном блоке, а торцевая поверхность заготовки всасывается и приводится во вращение магнитным патроном, но она может слегка плавать, чтобы обеспечить концентричность. внутреннего и внешнего кругов. Скорость шлифовального круга малогабаритного внутреннего шлифовального станка может достигать более 100 000 об/мин. Станок для внутреннего шлифования, используемый в массовом производстве, требует более высокой степени автоматизации, в процессе шлифования доступный калибр-пробка или микрометр автоматически контролируют шкалу.

Обработку заготовки цилиндрической, конической или другой формы с гладкой линией разводят по поверхности отверстия и его торцу шлифовальным станком. Внутришлифовальные станки делятся на обычные внутришлифовальные станки, планетарные внутришлифовальные станки, бесцентровые внутришлифовальные станки, координатно-шлифовальные станки и внутришлифовальные станки специального назначения. По способу осевого оснащения шлифовальных кругов внутришлифовальные станки бывают горизонтального и вертикального типа.
