Вертикальный ЧПУ внешний цилиндрический шлифовальный станок для деталей вала

Специализируется на обработке роторных рабочих кусочков, таких как валы, рукава и ступенчатые валы, с внешними цилиндрическими поверхностями, достигнутыми с помощью технологии шлифования. Для сложных контуров обработка достигается путем наклона шлифовального колеса и точного управления ЧПУ; Подходит для производства деталей в широком спектре областей, таких как автомобильная, авиационная и точная инструменты.

штат:

Количество:



Запрос цены Добавить в корзину

Описание продукта

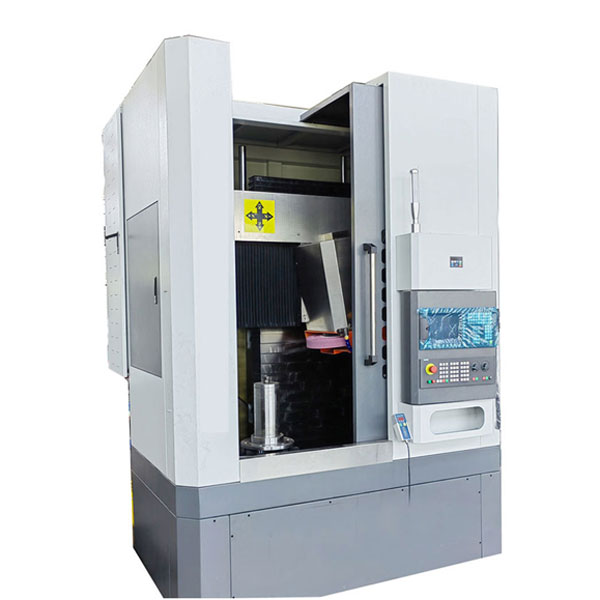

Вертикальная внешняя цилиндрическая шлифовальная машина

Вертикальная цилиндрическая шлифовальная машина принимает вертикальное расположение держателя шлифовального колеса, образуя прямой угол с горизонтальным слоем. Ось шпинделя ориентирована вертикально, а шлифовальное колесо монтируется и приводит к вращению на высокой скорости, что облегчает точное измельчение рабочей части. Используется продольное (осевое) подаваемое движение по вращению рабочего часа, продольное (осевое) питательное движение и возможное поперечное или вертикальное движение, которое приводится в движение сервомоторами.

Функции

Пель вертикальной цилиндрической шлифовальной машины представляет собой высококачественную чугун с внутренней армирующей структурой, которая не деформируется в долгосрочном использовании. Используются гидростатические направления, а стол, оснащенный продуктами, достигает свободных, очень жестких движений под действием нефтяной пленки. Мобильная оперативная коробка расположена в правой передней части машины.

параметр

Максимум Внешний диаметр шлифования: 300 мм

Максимум Глубина шлифования: 400 мм

Макс.

Шероховатость поверхности: RA0,3 мкм

Вес машинного инструмента: 8500 кг

Машина оснащена системой управления Siemens, есть 2 оси, контролируемые численной системой управления;

Ось X: Левое правое движение шлифовального колеса вдоль осевого направления заготовки ；

Ось Z: вверх и вниз движение шлифовального колеса в направлении перпендикулярно оси заготовки ；

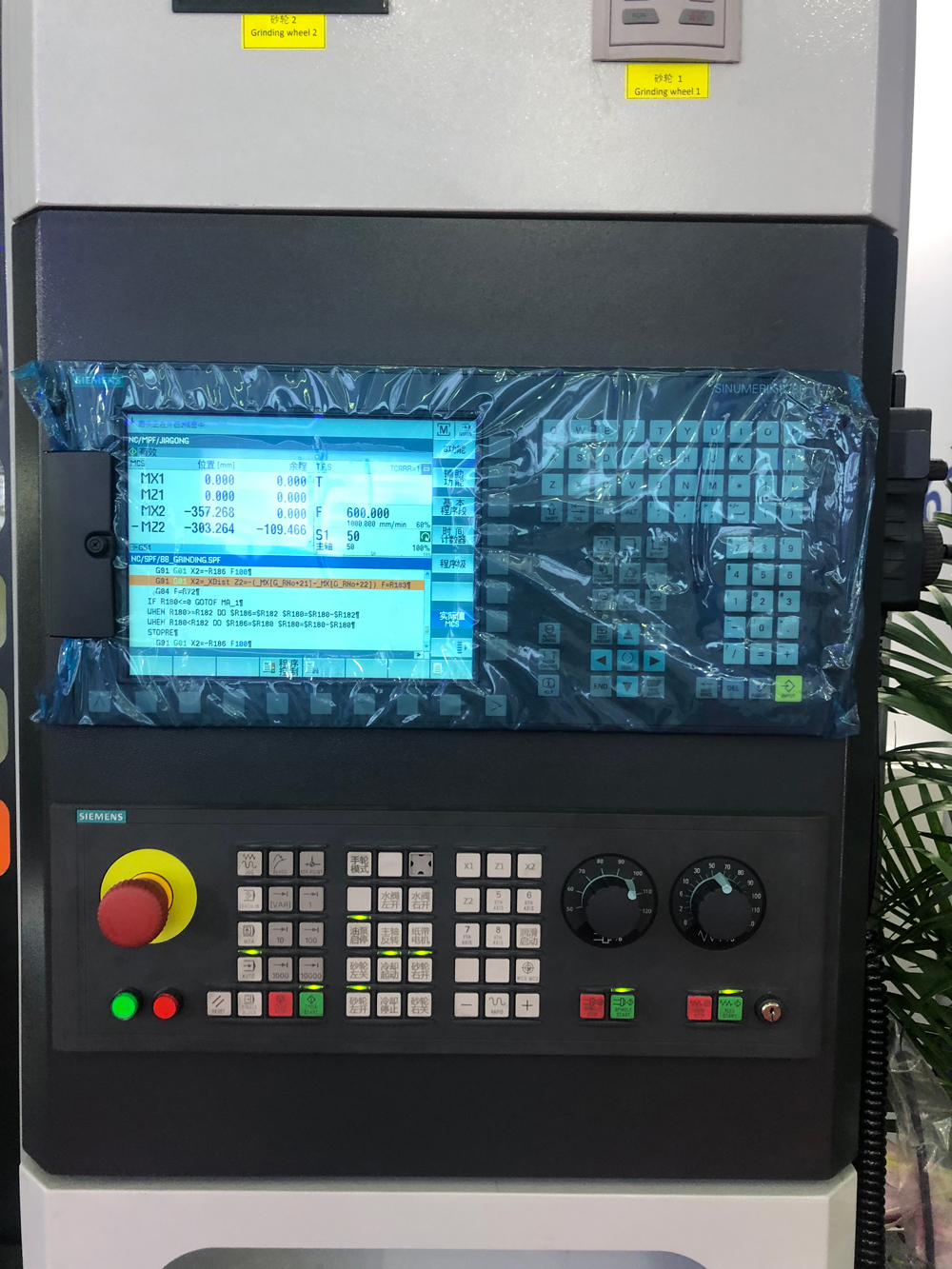

Система Siemens

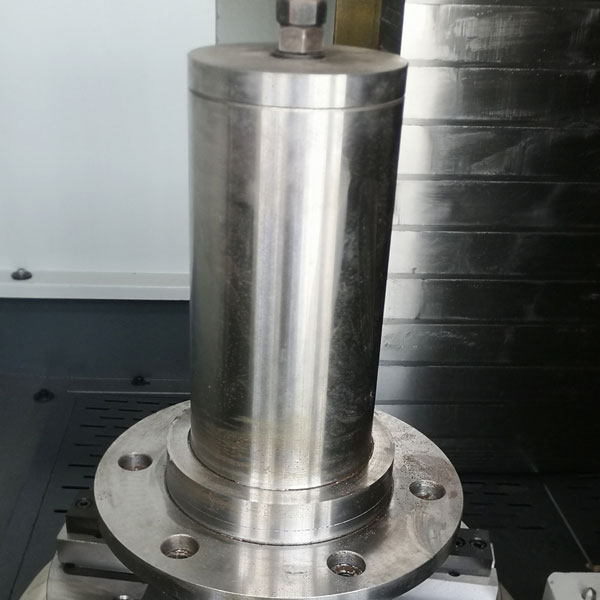

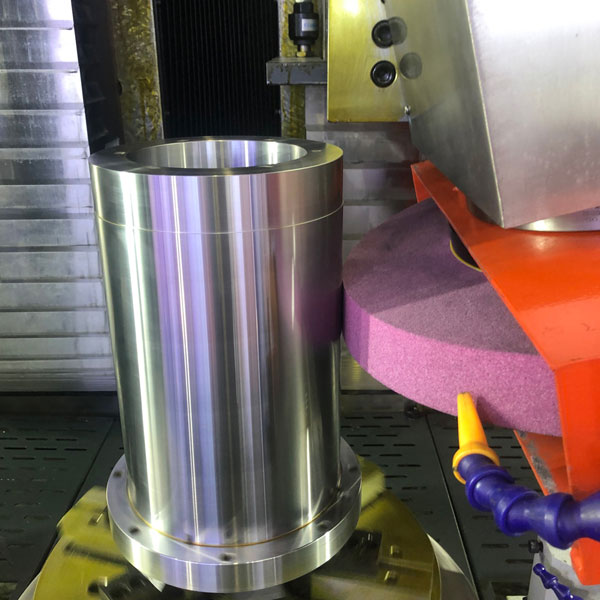

Запчасти для вала шлифование

Шахты передач, моторные валы

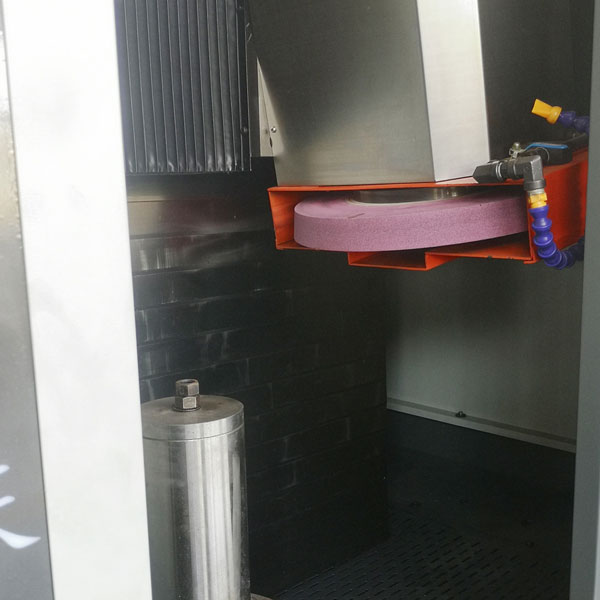

Внутренняя структура машины

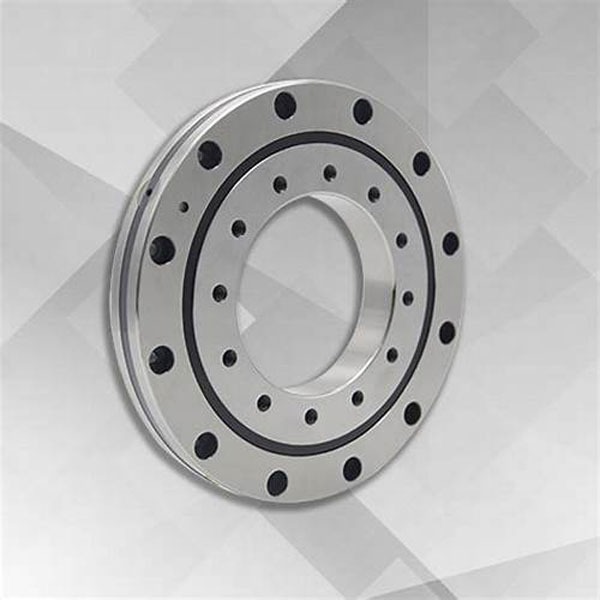

Подшипник куст, направляющий шлифование кустарника

1. Части вала: валы двигателя, токарные веретки, шахты передач и т. Д., Которые обычно представляют собой длинные и прямые тела, которые требуют высоких цилиндрических поверхностей ；

2. Втулки: втулки подшипника, направляющие втулки и т. Д. Вертикальные цилиндрические шлифовальные машины могут справляться с цилиндрическими поверхностями ；

3. Конечные грани и плоские поверхности: в дополнение к цилиндрическим поверхностям, вертикальные цилиндрические шлифовальные машины также могут использоваться для измельчения конечных грани валов или простых плоских поверхностей ；

4. Конические заготовки: способны обрабатывать детали с конической формой, определенные инструментальные хвостовики, конусные детали валов трансмиссии ；

Он подходит для изготовления деталей во многих областях, таких как автомобиль, авиационные и точные инструменты.

В: Каково основное различие между вертикальными и горизонтальными?

A: Основная особенность вертикальной цилиндрической шлифовальной машины заключается в том, что шпиндель шлифовального колеса расположен вертикально, что подходит для обработки более длинных или более тяжелых заготовков;

Горизонтальный шпиндель шлифования расположен горизонтально, что более подходит для обработки коротких и сложных заготовков.

В: Как вертикальная цилиндрическая шлифовальная машина обеспечивает точность обработки?

A: Высокие системы веретена, точные направляющие и подшипники, а также передовые системы ЧПУ используются для обеспечения точности обработки.

В: Как избежать царапин или ожогов на поверхности заготовки?

A: Во -первых, вы должны убедиться, что шлифовальное колесо было правильно выбрано и оставалось резким; Во -вторых, установите параметры шлифования разумно. Также необходимо обеспечить адекватное снабжение охлаждающей жидкости;

Наконец, проверьте и поддерживайте станок.
