Шаперный аппарат формирования с ЧПУ с 8 осями и 5 связями

Машина для формирования передач с ЧПУ использует возвратный и вниз по возвратному движению режущего швейного отверстия и относительный прокат с заготовкой для достижения, например, цилиндрических шестерни с прямыми зубами, несколько шестерни, внутренние и внешние шестерни и сектора и т. Д. И т. Д.

штат:

Количество:



Запрос цены Добавить в корзину

Описание продукта

машина для формирования с ЧПУ

Машина представляет собой восьми осевой, пяти осевой машины с ЧПУ с ЧПУ с следующими функциями:

Оснащен электронной спиральной системой, которая позволяет обрабатывать спиральные шестерни без необходимости устанавливать специальные спиральные гиды.

Слайд -носитель инструмента имеет функцию подъема, которая особенно подходит для эффективной обработки дублирующих шестерни с одним и тем же модулем, но различным количеством зубов в условиях отдельных зажимов.

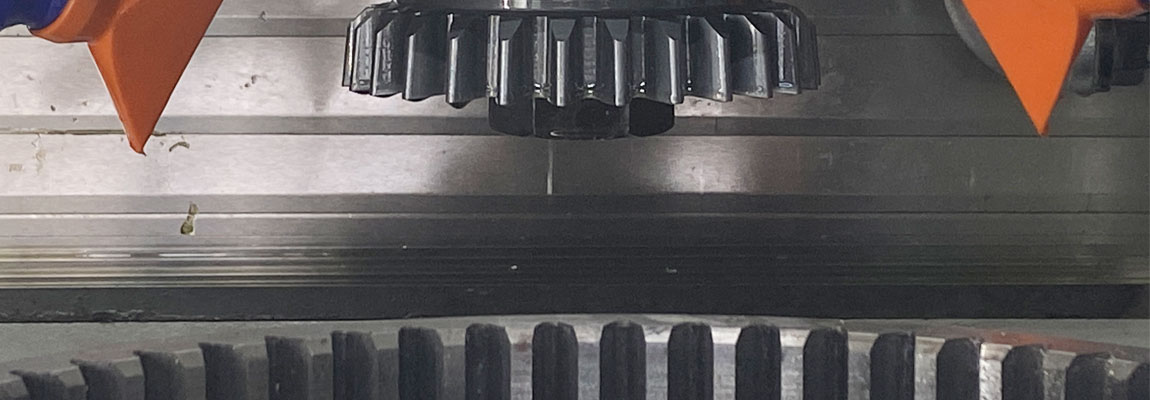

с ЧПУ-формирования машины

Функции

Столовый стол с ЧПУ предназначен для поддержки не только обработки небольших конусных шестерни, но и изготовления передач с особыми требованиями ориентации на зуб.

Эффективное производство.

Инструментальный носитель машины разработан с гидростатическими направлениями и гидростатическими подшипниками, чтобы гарантировать, что он может адаптироваться к высокоскоростным операциям хода до максимальной скорости хода 2500 ударов в минуту.

Кровать изготовлена из серого чугуна высокой плотности с конструкцией конструкции с двумя стенками, которая обеспечивает превосходную тепловую стабильность основных деталей.

Подробности

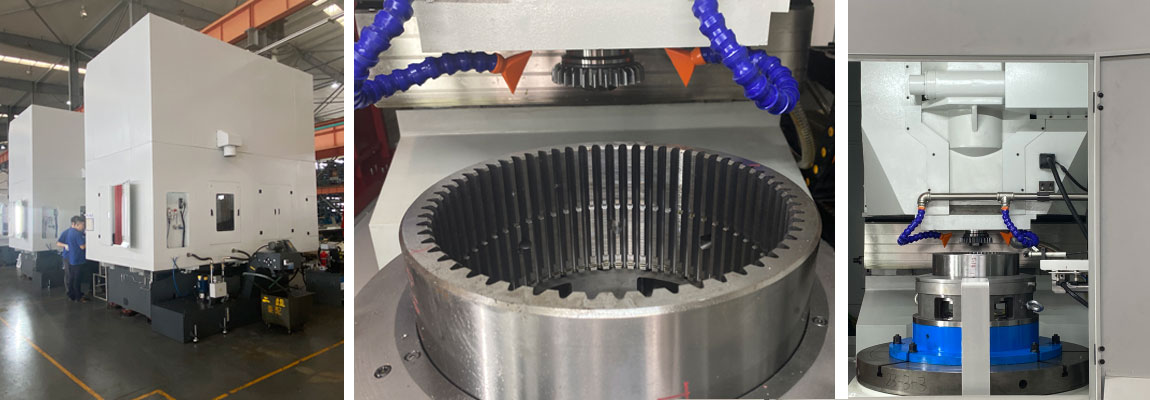

оболочка

параметр

Предметы		единица	параметры
Max.workpeeceie Diameter	внешняя передача	мм	200
	Внутренняя передача (макс. 400)		60+D Cutter
Максимум модуль		мм	6
Макс. Длина		мм	70
Максимум ширина зуба		мм	60
Количество шпинделей (беспроблемные)		str/min	400-2500
Диаметр шпинделя		мм	85
Расстояние от монтажной поверхности инструмента до поверхности стола		мм	58-328
Расстояние от центральной линии инструментов до центральной линии стола		мм	-230
Диаметр поверхности таблицы		мм	200
Столовый шпиндель диаметр		мм	75
Угол качания стола		°	± 10
Радиальная подача самого высокого положения шпинделя инструмента		мм	> 0,5
Радиальная подача колонны (беспрепятственное регулирование скорости)		мм/стр	0.001
Радиальная скорость колонны		мм/мин	2000
Максимальная скорость вращения при быстро		rpm	10.4
Длина хода держателя инструмента		мм	200
Общая мощность машины		кВт	50
Размеры машины (LXWXH)		мм	3305x2680x2800
Общий вес машины		кг	около 10000

передаточные машины

Существует несколько типов машин, которые могут быть соединены с машинами для формирования передач с ЧПУ, чтобы сформировать полное и идеальное решение:

Убийцы с ЧПУ

Шагляционные машины для передачи подходят для массового производства внешних цилиндрических шестерни, дополняя машины для формирования передач, чтобы покрыть различные типы потребностей в обработке передач.

Машина для бритья передачи с ЧПУ:

Коррекция формы зубов и отделка поверхности после вставки передачи или ладоня;

Стоимость шлифования с ЧПУ:

Подходит для передач, требующих чрезвычайно высокой точности и шероховатости поверхности, таких как передачи в автомобильных коробках передач и ключевые компоненты в точной машине.

5-осевая обработка сцепления:

Очень эффективно в обработке комплексной конструкции корпуса коробки передач, стержня передачи и других компонентов, с профессиональными инструментами для передачи, для достижения универсальной обработки от пустого до готового продукта.
