Рабочий стол принимает высокую импортную шестерни для реализации высокоскоростной и высокопроизводительной индексации; Основное литье принимает конструкцию структуры пластин с высокой стенкой, что обеспечивает как жесткость, так и стабильность.
Принятие принципа метода распространения для реализации обработки следующих деталей зубов: цилиндрические шестерни, спиральные зубчатые колеса (шахтные шестерни, дисковые зубчатые колеса), зубчатые зубчатые колеса, небольшие конические шестерни, барабанные шестерни, сполк, звездочка, синхронное шкив ремней. Подшипник Spindle Drive принимает NSK; Оснащено автоматическим устройством для удаления чипа, автоматически разряжая железную пену.

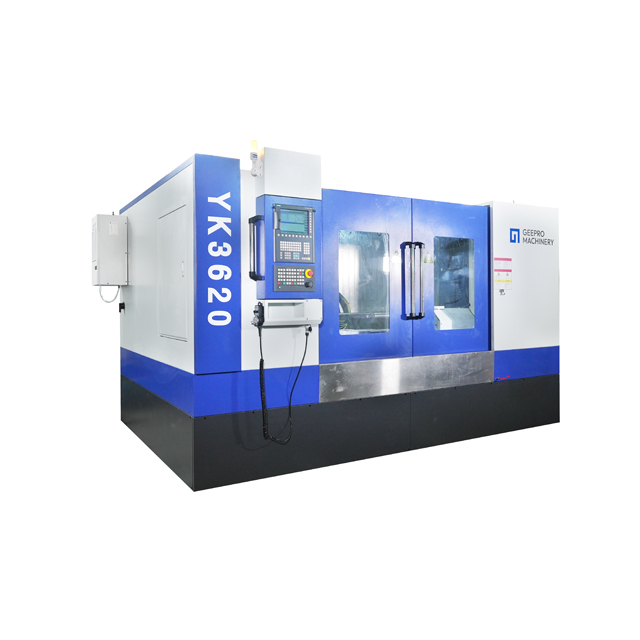

Машина Geepro с гордостью представляет Horizontal Gear Abing Machine YK3620, специально разработанная для эффективной обработки заготовки длинных валов. Эта передовая машина оснащена уникальной функцией '2 Hobbers на одной панели инструментов ', что позволяет ей удовлетворить производственные требования различных длинных заготовков, предлагая гибкость для адаптации к развитию требований к обработке.
Дизайн YK3620 включает передовые технологии, что делает его идеальным для широкого спектра отраслей. Эта машина представляет собой 6-осевую с ЧПУ блок, управляемый 4-осевой сцеплением, включенным в систему независимых сервоприводов AC. Включение электронной коробки передач (EGB) позволяет создавать точные индексационные движения, позволяя обрабатывать как прямые, так и спиральные шестерни, а также другие компоненты, использующие метод распространения.
Одной из выдающихся особенностей YK3620 является его двойная система инструментов, которая вмещает два инструмента для лапки на одной панели инструментов. Этот дизайн позволяет одновременно обрабатывать различные разделы заготовки, минимизировать время изменения инструмента и циклы перемещения. Результатом является заметное увеличение скорости обработки и производительности. Конструкция с двойным хоб также повышает стабильность обработки, снижает износ от частых запуска и остановки и продлевает срок службы инструмента.
Этот инновационный подход обработки не только повышает общую эффективность, но и значительно снижает производственные затраты. Оптимизируя процессы обработки, YK3620 обеспечивает сильную поддержку предприятиям, стремящимся повысить эффективность эксплуатации и поддерживать конкурентное преимущество на рынке.
Чтобы обеспечить длительную точность и стабильность, YK3620 оснащен контроллером Siemens и шариковыми винтами шлифования шлифования Siemens и линейными направляющими . Эти премиальные компоненты гарантируют исключительную производительность машины и длительный срок службы, даже в самых требовательных средах обработки.
Geepro Machinery стремится обеспечить большую часть своих машин YK3620. Мы предлагаем профессиональную техническую подготовку без дополнительных затрат, предоставляя пользователям возможности знания, необходимые для максимизации возможностей машины.
YK3620 Основные технические параметры | ||
Самый большой модуль обработки | Мнжен | 4 |
Самый большой диаметр обработки | мм | 200 |
Угол наклона для подставки для инструментов | град | 45L/r |
Осевой ход | мм | 1000 |
Конусное отверстие для шпинделя | BT40 | |
Диаметр поверхности таблицы | мм | 200 |
Максимальная скорость заготовки вала | rpm | 250 |
Максимальная скорость вала брызги | rpm | 2000 |
Максимум скорость заготовки вала | rpm | 250 |
Расстояние от Центра HOB до рабочего центра | мм | 20-200 |
Общая мощность | КВт | 28 |
Максимальный диаметр плиты ∗ длина | мм | 120 ∗ 180 |
Размер внешнего вида машинного инструмента | мм | 2940 × 2330 × 2700 |
Общий вес машинного инструмента | Кг | 7000 |
Основные конфигурации
90L Гидравлическая станция система | Автоматический чип -конвейер | Система охлаждения влажного резки |
Резак φ22 φ27 | Гексагональный ключ | Антивибрационные настройки |
Gear Deburring Device | Центр | ...... |
Строительный инструмент YK3620 предлагает впечатляющую производительность и точность с широким спектром расширенных функций, идеально подходящих для приложений с высоким уровнем обработки. Давайте углубимся в свои ключевые технические параметры:
Самый большой диаметр обработки : YK3620 обеспечивает диаметр обработки до 200 мм , приспосабливаясь к различным размерам заготовки.
Угол наклона для инструмента RET : эта машина разработана с углом влево/правого наклона на 45 ° для подставки для инструментов, повышая гибкость в операциях обработки.
Осевой ход : осевой ход 1000 мм обеспечивает достаточный диапазон для размещения различных заготовков, улучшая универсальность задач обработки.
Веретеное отверстие конуса : конусное отверстие для шпинделя - BT40 , обеспечивая безопасную посадку для инструментов и способствуя точной обработке.
Рабочее столовое измерения : диаметр 200 мм на поверхности таблицы обеспечивает стабильную платформу для безопасного размещения заготовки во время операций.
Скорость : максимальная скорость заготовленного вала достигает 250 об / мин , а вал брызги может вращаться до 2000 об / мин , предлагая комбинацию контролируемых и быстрых возможностей обработки.
Расстояние от центра HOB до рабочего центра : регулируемое расстояние 20-200 мм обеспечивает гибкость в позиционировании заготовки для различных операций обработки.
Общая мощность : с общей мощностью 28 кВт , YK3620 обеспечивает прочность, необходимую для тяжелых операций, сохраняя при этом высокую эффективность.
Максимальные размеры HOB : Машина может вместить HOBS диаметром до 120 мм и длиной 180 мм , обеспечивая совместимость с широким спектром инструментов для брызги.
Размер и веса станка : общие размеры машинного инструмента составляют 2940 × 2330 × 2700 мм , и он весит 7000 кг , отражая его надежную конструкцию и стабильность.
90L Система гидравлической станции : обеспечивает плавную работу машины с надежной гидравлической мощностью.
Автоматический конвейер из чипов : помогает автоматически удалять отходы, повышая производительность.
Система влажного резки охлаждения : поддерживает оптимальные условия резки, эффективно охлаждая режущие инструменты и заготовки.
Резак : включает в себя размеры φ22 φ27 для различных задач резания.
Гексагональный гаечный ключ : обеспечивает простоту использования во время технического обслуживания и корректировки.
Антивибрационные настройки : минимизировать вибрации, повышение точности обработки.
Устройство раздувания передач : эффективно Deburrs Gears, улучшая качество отделки.
YK3620 - это универсальный, мощный машинный инструмент, подходящий для требования задач обработки, предлагая точность, долговечность и простоту использования.
В Wuxi Geepro Gear Technology Co., Ltd. Качество продукта имеет первостепенное значение. Компания придерживается строгого процесса контроля качества, который включает в себя несколько этапов тестирования и проверки. Каждая 6 оси горизонтальная шестерна проходит
Инспекция материала : все материалы, используемые при построении машины, испытаны на прочность, долговечность и соблюдение качества.
Тестирование компонентов : отдельные компоненты, такие как двигатели, шпинции и системы ЧПУ, протестируются на операционную надежность перед сборкой.
Точная калибровка : машина откалибрована для точной резки и выравнивания для соответствия международным стандартам обработки передач.
Оперативное тестирование : Заполненная машина выполняется через полный спектр операций, чтобы гарантировать, что все функции работают плавно в различных условиях нагрузки.
Окончательный осмотр : тщательный осмотр гарантирует, что каждая машина соответствует стандартам качества, ожидаемым клиентом, от внешнего вида до производительности.
Кроме того, Wuxi Geepro Gear Technology Co., Ltd. поддерживает высокие стандарты обслуживания клиентов и обеспечивает техническую поддержку, чтобы обеспечить эффективную работу машины на протяжении всего жизненного цикла.
Q1: Каким максимальным размером заготовки могут обработать 6 -оси горизонтальную шестеренную машину?
A1: Машина может вместить заготовки длиной до 2000 мм и диаметром 300 мм.
Q2: Можно ли использовать машину как для небольших, так и для крупных передач?
A2: Да, горизонтальная шестерня 6 оси предназначена для обработки широкого диапазона передач, от небольших модулей (0,5 мм) до более крупных модулей (10 мм).
Q3: Совместима ли машина с различными системами управления?
A3: Да, машина оснащена системами CNC Fanuc и Siemens, предлагая гибкость в управлении и эксплуатации.
Q4: Как интегрированная система охлаждения повышает производительность?
A4: Интегрированная система охлаждения поддерживает стабильные температуры, что снижает риск перегрева и износа инструментов. Это помогает улучшить долговечность машины и поддерживать высокую точность обработки.
Q5: Что отрасли приносят больше всего пользу от этой машины?
A5: отрасли, которые требуют точной резки снаряжения, таких как автомобильная, аэрокосмическая и тяжелая производство машин, значительно выигрывают от этой передовой машины.

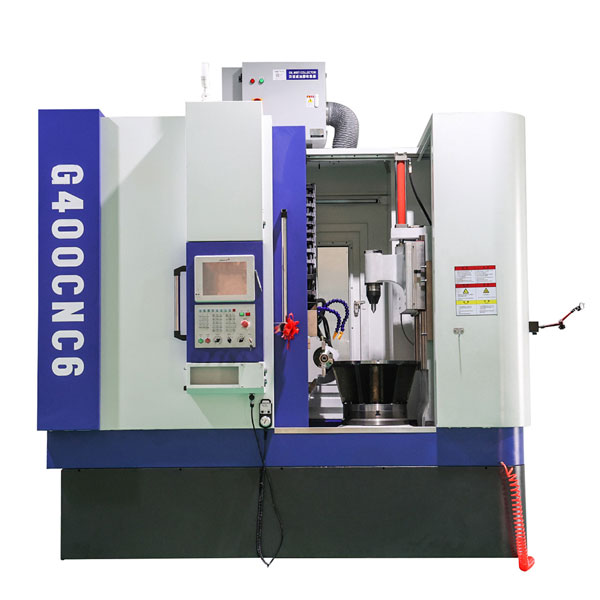

G400

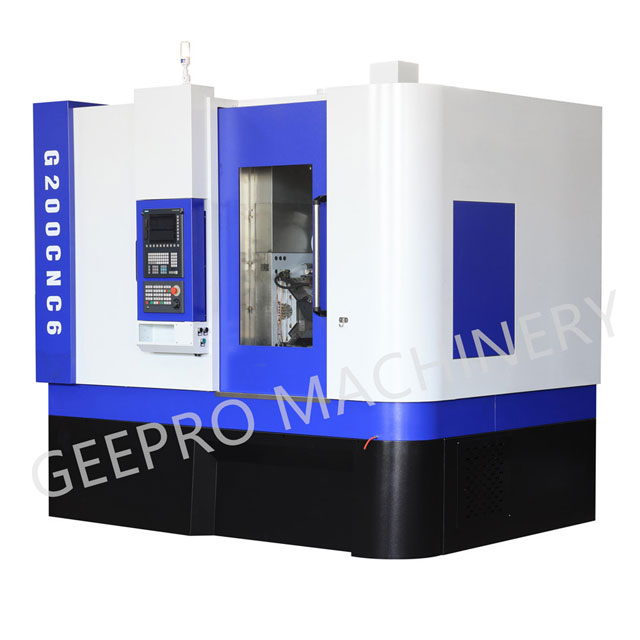

G200

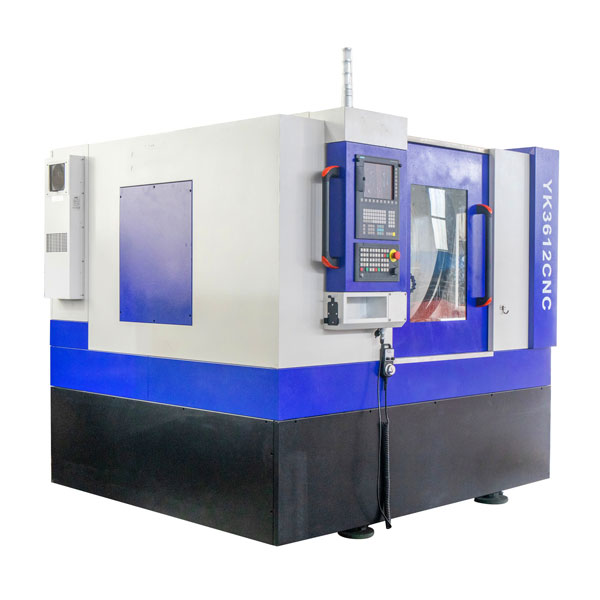

YK3612 Gear Gobber
