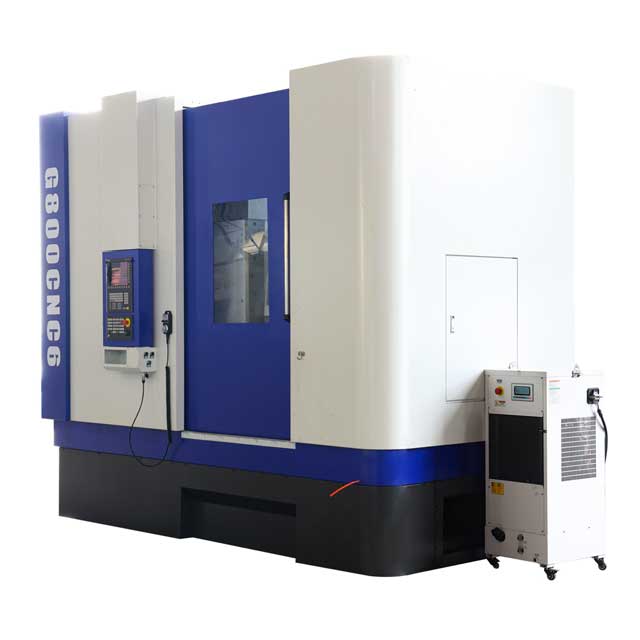

При непрерывном зуборезании в больших объемах термическая стабильность является основным узким местом для соблюдения стандартов качества AGMA/DIN в течение длительного цикла. Трение со стороны режущей поверхности, подшипников шпинделя и гидравлики приводит к серьезным температурным градиентам. Это вызывает тепловое расширение как конструкции станка, так и заготовки, что приводит к отклонениям профиля, ошибкам шага и дорогостоящему браку при обработке деталей большого диаметра. Смягчение этих переменных требует выхода за рамки базового экологического контроля. Оценка современного зубофрезерного станка для тяжелых условий эксплуатации требует строгого анализа его структурной термодинамики, систем активного охлаждения и возможностей программного обеспечения в режиме реального времени. Станочники и инженеры-технологи должны понимать, как тепло течет через отливку, как ЧПУ интерпретирует данные датчиков и как выбор физической установки усиливает или подавляет тепловой дрейф во время многочасовых циклов резки.
Определение допустимых пределов температурного дрейфа закладывает основу для крупномасштабного производства зубчатых колес. Нагрев нарушает эти допуски, физически изменяя размеры заготовки шестерни, режущего инструмента и осей станка. Когда циклы резки длятся несколько часов, даже незначительное изменение температуры выводит шестерню большого диаметра за допустимые пределы AGMA или DIN. Операторы должны контролировать эти температурные сдвиги, чтобы предотвратить накопленные ошибки шага. Повышение температуры всего на несколько градусов в стальной заготовке диаметром два метра приводит к измеримому расширению. Это расширение заставляет варочную панель врезаться в материал глубже, чем запрограммировано. Как только деталь готова и остынет до комнатной температуры, зубья шестерни сжимаются, оставляя заниженный профиль и чрезмерный люфт.
Тепловое расширение представляет собой физическую тенденцию компонентов зубчатой передачи увеличиваться в размерах, площади поверхности и общем объеме при повышении температуры. В процессе резки металл поглощает тепло и физически растет. Это объемное расширение изменяет расчетные зазоры. Это приводит непосредственно к механическому смещению, помехам или серьезным совокупным ошибкам шага во время непрерывной работы. Сталь расширяется с предсказуемой скоростью, обычно около 12 микрометров на метр на градус Цельсия. В приложениях с большими модулями этот коэффициент теплового расширения приводит к значительным изменениям размеров. Если колонна станка наклоняется вперед из-за неравномерного нагрева от двигателя шпинделя, угол фрезы изменяется относительно оси заготовки. Этот угловой сдвиг приводит к ошибкам шага, которые невозможно исправить во время чистового прохода.
Тепло поступает в процесс обработки несколькими различными путями. Понимание этих зон позволяет инженерам реализовывать целевые стратегии охлаждения, а не полагаться на общее кондиционирование цеха.
Тепловое расширение напрямую связано с конкретными дефектами шестерни. Неравномерный нагрев приводит к короблению крупных заготовок во время многочасовых циклов резки на крупномодульном зуборезном станке . Поскольку заготовка шестерни расширяется, инструмент режет глубже, чем предполагалось. Когда деталь охлаждается и сжимается, в результате зубья шестерни имеют измененные зазоры, серьезное смещение, ошибки шага и деформацию свинца. В таблице ниже показана прямая корреляция между конкретными источниками тепла и возникающими геометрическими дефектами готовой шестерни.
| Расположение источника тепла | Физический термический эффект | Результирующий дефект шестерни | Уровень серьезности |
|---|---|---|---|
| Интерфейс резки | Радиальное расширение заготовки | Отклонение профиля, изменение диаметра корня | Высокий |
| Подшипники главного шпинделя | Осевое удлинение инструментальной оправки | Искажение вывода, смещение рисунка контакта | Высокий |
| Гидравлические силовые агрегаты | Асимметричное коробление кровати | Механическое смещение, ошибки конуса | Середина |
| Гидростатические направляющие | Наклон или поворот колонны | Совокупные ошибки шага, биение | Середина |
| Эмбиент Магазин Воздух | Глобальное расширение машин | Несогласованный размер в разных партиях | От низкого до среднего |
Прежде чем рассматривать дополнительные технологии, необходимо оценить физическую конструкцию машины. Традиционный чугун обладает высокой тепловой инерцией, то есть он удерживает тепло и расширяется неравномерно. И наоборот, кровати из минерального литья или полимербетона обеспечивают превосходную термическую стабильность и гашение вибраций. Полимерный бетон поглощает тепло гораздо медленнее, чем чугун, создавая мощный тепловой буфер против резких скачков температуры. Симметричная конструкция машины гарантирует, что расширение произойдет предсказуемо и равномерно по всей конструкции. Термически симметричная колонна будет расширяться прямо вверх, а не наклоняться в одну сторону, сохраняя варочную панель идеально параллельной оси заготовки. Это предсказуемое линейное расширение гораздо легче компенсировать ЧПУ, чем сложные скручивающие движения.
Точная синхронизация шпинделя и минимальный люфт в механизмах подачи снижают сопротивление резанию. Минимизация механического трения напрямую снижает базовое тепловыделение оборудования. Жесткость опоры конструкции предотвращает прогиб конструкции при больших режущих нагрузках. Отклонение вызывает локальные всплески тепла, заставляя инструмент тереть, а не чисто резать металл. Когда станку не хватает жесткости, силы резания отталкивают червячную фрезу от заготовки. Затем серводвигатели потребляют больше тока, чтобы вернуть инструмент в исходное положение, генерируя избыточное электрическое тепло. Переход на моментные двигатели с прямым приводом исключает использование редукторов и ремней, устраняя несколько точек механического трения из кинематической цепи. Это снижает общую тепловую нагрузку на головку машины.
Чтобы проверить кинематическую точность и структурную целостность новой машинной установки, операторы должны пройти строгий процесс механического аудита перед запуском производственных деталей.
Для оценки OEM-конфигураций охлаждения необходимо сначала рассмотреть пассивные системы. Пассивный термоконтроль включает в себя физические радиаторы и стратегические пути вентиляции. Физическая изоляция тепловыделяющих компонентов имеет жизненно важное значение. Перемещение электрических шкафов и гидравлических баков от станины машины предотвращает коробление основной отливки лучистым теплом. Многие производители теперь устанавливают основной электрический шкаф на отдельную напольную подставку, соединенную только гибкими кабельными трассами. Это полностью отделяет тепло, выделяемое сервоприводами и трансформаторами, от основания прецизионного станка. Кроме того, конструкция кожуха машины с крутым наклонным ограждением гарантирует, что горячая стружка сразу же падает на конвейер, а не остается на станине машины и передает тепло отливке.
Активное охлаждение является обязательным для тяжелых условий эксплуатации. Чиллеры для СОЖ и смазочных масел отводят тепло непосредственно от источника. Моментные двигатели с водяным охлаждением, гидростатические направляющие с регулируемой температурой и рубашки охлаждения шпинделя поддерживают строгие температурные диапазоны. Конечная цель — гомогенизация температур и ограничение температурных градиентов по всем критическим осям зубофрезерного станка с ЧПУ большого диаметра . Высокопроизводительная активная система охлаждения обеспечивает циркуляцию охлажденной жидкости через лабиринт каналов, расположенных непосредственно в корпусе шпинделя. Это отводит тепло от подшипников, прежде чем оно сможет пройти по оправке. Гидростатическое масло также должно проходить через специальный теплообменник для поддержания постоянной температуры, обычно в пределах 0,5 градусов Цельсия от температуры окружающей среды в цехе.
При оценке инфраструктуры активного охлаждения будущей машины инженеры должны требовать от производителя конкретные показатели производительности.
Оценка цифровых возможностей современного оборудования показывает, как программное обеспечение устраняет физический разрыв. Стратегическое размещение термодатчиков на отливке станка, шпинделях и в окружающей среде обеспечивает непрерывные данные. Эти датчики сообщают о колебаниях температуры в режиме реального времени непосредственно в контроллер машины. Типичная установка включает датчики температуры PT100, встроенные в основную колонну, станину, корпус шпинделя и резервуар для СОЖ. Контролируя разницу температур между передней и задней частью колонны, ЧПУ может рассчитать точную величину теплового изгиба, возникающего в конструкции. Эти данные составляют основу для всех последующих процедур компенсации программного обеспечения.
Современные системы ЧПУ используют отображение тепловых ошибок для прогнозирования искажений до того, как они разрушат деталь. Передовые программные платформы, такие как интегрированная структура CNN-DAE (сверточная нейронная сеть — глубокий автоэнкодер), моделируют нелинейное тепловое поведение. Контроллер динамически смещает оси X, Y и Z в режиме реального времени. Эта алгоритмическая компенсация корректирует микрорасширения во время непрерывной резки больших объемов. Вместо того, чтобы ждать, пока проверка после обработки выявит ошибку размера, машина заранее сдвигает траекторию инструмента на несколько микрон каждую минуту, чтобы противодействовать физическому росту отливки. Это требует огромной вычислительной мощности и высокоточной математической модели конкретных термодинамических свойств машины.
Реализация этих прогнозных моделей следует определенной последовательности на этапе ввода машины в эксплуатацию.
Сухая фрезерная обработка обеспечивает явные преимущества для окружающей среды и утилизации жидкостей. Однако термический риск серьезен. Сухая резка в значительной степени зависит от использования специализированных твердосплавных инструментов и быстрого отвода стружки для отвода тепла от заготовки. Сухая зубофрезерная обработка требует превосходной термокомпенсации на стороне станка, такой как картография CNN-DAE, чтобы справиться с полным отсутствием жидкостного охлаждения. При сухой резке щепа должна поглощать не менее восьмидесяти процентов выделяемого тепла. Если стружка не отламывается полностью или скапливается в зоне резания, это тепло немедленно передается в заготовку шестерни. Это делает сухую червячную обработку сильно зависимой от агрессивных параметров резания. Операторы должны нажимать на инструмент достаточно сильно, чтобы с силой выбросить стружку, а для этого требуется станок с исключительной структурной жесткостью и шпинделями с высоким крутящим моментом.
Высокообъемное смазочно-охлаждающее масло с контролируемой температурой действует как массивный термостабилизатор как для инструмента, так и для большой заготовки зубчатого колеса. Мокрая червячная обработка мгновенно смывает стружку и предотвращает локальное накопление тепла. Операторам приходится идти на компромиссы, включая логистику управления жидкостью, требования к удалению тумана и риски теплового удара, если подача охлаждающей жидкости становится нестабильной во время резки. Смазочно-охлаждающая жидкость должна подаваться под высоким давлением непосредственно в корень разреза, чтобы разрушить паровой барьер, создаваемый сильным нагревом. Если сопла СОЖ не выровнены, инструмент будет подвергаться быстрым циклам нагрева и охлаждения, что приведет к преждевременному выходу из строя кромки из-за термического растрескивания. Поддержание стабильной температуры смазочно-охлаждающей жидкости так же важно, как и поддержание температуры литья в машине.
| Характеристики процесса | Мокрая зубофрезерная обработка | Сухая зубофрезерная обработка |
|---|---|---|
| Первичный радиатор | Масло для резки и стружка | Только чипсы |
| Требования к инструментам | Стандартная быстрорежущая сталь или твердый сплав с покрытием | Высокопроизводительный твердый сплав с покрытием (TiAlN) |
| Требования к жесткости машины | Высокий | Экстрим |
| Риск термического удара | Высокий (если поток охлаждающей жидкости прерывается) | Низкий |
| Стабильность температуры заготовки | Отлично (масло действует как термальная ванна) | Плохо (требуется агрессивная компенсация ЧПУ) |
Стратегии термоконтроля часто терпят неудачу прямо в цехе из-за плохой настройки. Чрезмерный зажим шестерен с тонкими перемычками усугубляет термическое коробление из-за возникновения внутреннего напряжения. Операторы должны проверить внешний диаметр, биение торца относительно отверстия и прямоугольность перед тем, как деталь попадет в ячейку червячной обработки. Документирование и контроль оправки TIR (общее индикаторное биение) устраняет трение, вызванное биением. Если заготовку шестерни зажимать с чрезмерным усилием, металл упруго деформируется. Когда процесс резки нагревает деталь, эти внутренние напряжения непредсказуемо снимаются, вызывая деформацию шестерни за пределами допуска. Использование гидравлических расширительных оправок или прецизионных мембранных патронов обеспечивает равномерное и повторяемое давление зажима, что сводит к минимуму вызванное напряжение. Кроме того, обеспечение идеальной чистоты сопрягаемых поверхностей приспособления предотвращает выпадение микроскопической стружки заготовкой из квадрата.
Размещение высокоточного оборудования на объектах с резкими суточными перепадами температур гарантирует выход из строя. Воздействие прямых солнечных лучей на отливку машины вызывает немедленное асимметричное тепловое расширение. Для предприятий требуются фундаменты с контролируемым климатом и специальные кожухи, чтобы изолировать машину от изменений окружающей среды в цехе. Машина для тяжелых условий эксплуатации должна располагаться на изолированной бетонной площадке, отделенной от основного цеха компенсационным швом. Это предотвращает воздействие вибраций от близлежащих штамповочных прессов или вилочных погрузчиков на резку, а также обеспечивает стабильную тепловую массу под машиной. Температуру окружающего воздуха вокруг машины следует контролировать с точностью до плюс-минус один градус Цельсия. Высокоскоростные вентиляционные отверстия системы отопления, вентиляции и кондиционирования воздуха не должны дуть непосредственно на отливку машины, поскольку это создает локальные холодные пятна, которые деформируют колонну.
Для контроля тепловой деформации требуется термически стабильная архитектура станка, активное охлаждение и интеллектуальная компенсация с помощью ЧПУ. Покупатели должны определять приоритетность станков на основе поддающихся проверке данных теплового картирования, наличия активного охлаждения шпинделя и жесткости основания станка. Внедрение этих систем гарантирует, что шестерни большого диаметра соответствуют строгим стандартам качества независимо от времени цикла или условий цеха.
Ответ: Повышение температуры приводит к увеличению размера, площади и объема заготовки и осей станка. Это изменяет конструктивные зазоры и приводит к отклонениям профиля, шага и шага. Инструмент глубже врезается в расширенный металл, оставляя шестерню меньшего размера, когда деталь остывает и снова сжимается до комнатной температуры.
Ответ: Это использование стратегически расположенных датчиков и алгоритмов для моделирования распределения тепла. ЧПУ использует эти данные для динамической настройки осей станка, компенсируя физическое расширение в режиме реального времени. Это предотвращает смещение размеров во время длительных циклов резки, не требуя ручного вмешательства оператора.
О: Да, но для этого требуется оптимизированная эвакуация стружки, усовершенствованные покрытия инструментов и надежная термокомпенсация на стороне станка. Чипсы должны отводить тепло от заготовки. Если стружка накапливается, тепло передается заготовке, вызывая сильную термическую деформацию.
О: Плохая синхронизация увеличивает силы резания, вибрацию и механическое трение. Это экспоненциально увеличивает локализованное выделение тепла в зоне резания. Точная синхронизация гарантирует, что инструмент аккуратно режет металл, а не трётся о него, что значительно снижает базовую тепловую нагрузку.
Ответ: Материалы с более низкой теплопроводностью и более высокой термической массой, такие как полимербетон, лучше противостоят резким колебаниям температуры, чем традиционный чугун. Они медленно поглощают тепло, создавая тепловой буфер, предотвращающий внезапное и непредсказуемое коробление конструкции машины во время работы.
Ответ: Чрезмерное усилие зажима или плохая центровка оправки создают внутренние напряжения и локальное трение. Поскольку заготовка нагревается во время резки, эти напряжения непредсказуемо снимаются, усугубляя структурное коробление. Правильная настройка гарантирует, что деталь останется стабильной при повышении температуры резки.
