Внутреннее зуборезание представляет собой строгое физическое ограничение. Вы работаете в ограниченном отверстии, где сопротивление инструмента во время обратного хода приводит к катастрофическому выходу инструмента из строя или отбраковке деталей. Когда фреза тянется за заготовку при возврате вверх или вниз, возникающее трение разрушает режущую кромку и разрушает эвольвентный профиль. Недостаточный зазор фрезы напрямую ухудшает качество поверхности, ускоряет износ фрезы и увеличивает время цикла, серьезно влияя на общую рентабельность производства.
Чтобы решить эту проблему, производители зубчатых колес полагаются на точные механизмы разгрузки, которые отрывают фрезу от материала на доли миллиметра до начала обратного хода. Эволюция механизмов контроля зазора перешла от традиционных механических кулачков к усовершенствованной кинематике с сервоприводом. Понимание того, как зубодолбежный станок управляет этим микродвижением, создает основу для оценки того, какая технология соответствует конкретным производственным допускам, геометрии детали и требованиям к объему.
Процесс формирования зубчатого колеса основан на непрерывном возвратно-поступательном движении, разбитом на две отдельные фазы. У нас есть режущий ход и нережущий обратный ход. Во время хода резания фреза в форме шестерни проходит сквозь материал заготовки, срезая металл с образованием зубьев шестерни. В зависимости от конфигурации станка и геометрии детали этот ход резания может происходить при движении вниз или вверх. Как только фреза достигнет конца своего хода, она должна вернуться в исходное положение. Этот обратный ход не производит резку, но представляет наибольший риск для инструмента и заготовки, если фреза остается в контакте со свежеразрезанным металлом.
Операторы должны понимать точное время этого цикла. Если машина работает со скоростью 500 ударов в минуту, окно для очистки материала резаком измеряется в миллисекундах. Небольшая задержка в механическом соединении или реакции сервопривода означает, что резак тянется по закаленной стали. Это сопротивление генерирует огромное количество тепла, приваривая стружку к режущей кромке и разрушая покрытие инструмента.
Разгрузка, обычно называемая откатом, — это точное радиальное движение, необходимое для отделения фрезы от заготовки во время обратного хода. Станок должен отодвинуть фрезу на доли миллиметра. Обычно мы устанавливаем это значение между 0,3 мм и 0,5 мм непосредственно перед началом обратного хода. Это микродвижение предотвращает трение режущих кромок о боковые поверхности вновь сформированных зубьев шестерни.
Без точного сброса трение, возникающее во время обратного хода, приводит к чрезмерному нагреву, вызывает быстрый износ инструмента и ухудшает качество поверхности профиля шестерни. Время этого разгрузочного движения должно быть идеально синхронизировано с ходом коленчатого вала или сервоприводом, чтобы обеспечить полное освобождение фрезы перед изменением направления. При резке стали 4140 в тяжелых условиях даже погрешность в 0,1 мм в расстоянии отступа приведет к поломке зубьев фрезы в течение первых нескольких проходов.
В то время как внешняя обработка позволяет фрезе удаляться от заготовки в открытое пространство, внутренняя обработка осуществляется в условиях строгих пространственных ограничений. При внутренней операции фреза полностью охватывает отверстие заготовки. Движение разгрузки должно строго контролироваться, поскольку отведение фрезы слишком далеко от активной зоны резания может привести к столкновению с внутренним диаметром на противоположной стороне отверстия.
Эта ограниченная среда требует более строгих допусков на зазоры. Станок должен выполнять точный радиальный отвод с коротким ходом, который очищает активные зубья, не вызывая вторичного вмешательства в другие части внутренней шестерни. При подготовке к работе машинисты должны измерить внутренний диаметр и точно рассчитать максимально допустимый зазор. Если диаметр отверстия составляет 150 мм, а диаметр фрезы — 100 мм, пространство для маневра ограничено, прежде чем нережущая сторона инструмента ударится о противоположную стенку.
Для резки прямых внутренних шлицов требуется простой линейный радиальный отвод. Однако нарезание косозубых внутренних шестерен приводит к сложной кинематике. При работе на формовочной машине для изготовления винтовых профилей движение зазора не может быть простым прямым тяговым усилием. Фреза должна двигаться по винтовой траектории во время обратного хода, слегка поворачиваясь при втягивании, чтобы соответствовать углу винтовой линии шестерни.
Если станок попытается выполнить прямолинейный радиальный отвод на косозубом колесе, края зубьев фрезы немедленно врежутся в наклонные боковые стороны заготовки. В современных станках используются специализированные винтовые направляющие или многоосная интерполяция, обеспечивающая плавный выход фрезы из реза. Настройка винтовой направляющей требует точного выравнивания. Операторы должны убедиться, что угол подъема точно соответствует техническим характеристикам фрезы, чтобы предотвратить трение по боковой поверхности на этапе отвода.
Традиционные зубодолбежные станки управляют зазором фрезы с помощью механической системы кулачка и толкателя. Этот механизм физически синхронизирован с коленчатым валом главного хода. Когда коленчатый вал приводит фрезу вниз, профиль кулачка определяет положение шпинделя фрезы или рабочего стола. В нижней части хода кулачок физически поворачивает корпус шпинделя или смещает стол в радиальном направлении, чтобы создать необходимое расстояние отступа.
Эта механическая связь обеспечивает привязку времени сброса к скорости хода. Механические кулачки обеспечивают надежную работу и могут выдерживать непрерывный высокоскоростной ход. Однако они обладают существенными ограничениями. Величина сброса определяется физической геометрией кулачка. Изменение расстояния обратного хода требует физической замены кулачков или выполнения длительных механических регулировок. Кроме того, механические соединения со временем изнашиваются. По мере износа штифтов и толкателей разгрузочное движение вызывает люфт, что приводит к нестабильному зазору и возможному трению инструмента.

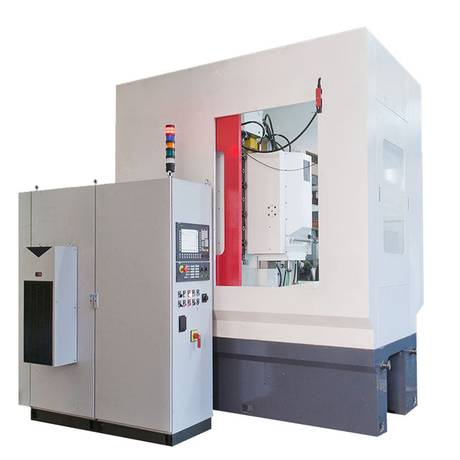

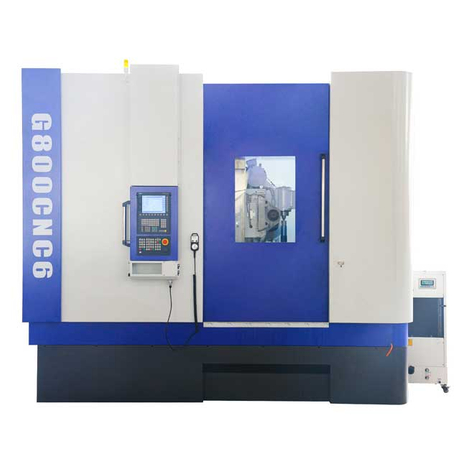

Переход на внутренний зубофрезерный станок с ЧПУ заменяет физические кулачки кинематикой с сервоприводом. Эти машины используют многоосную интерполяцию и двигатели с высоким крутящим моментом для электронного управления движением обратного хода. Вместо того, чтобы полагаться на механический шарнир, контроллер ЧПУ дает команду серводвигателю смещать колонну, стол или режущую головку в радиальном направлении ровно в ту миллисекунду, когда завершается ход резания.
В современных машинах для выполнения этого движения используются гидростатические направляющие или направляющие с ЧПУ. Гидростатические направляющие держат движущиеся компоненты в пленке масла под давлением, устраняя трение между металлами. Это обеспечивает очень жесткий контроль зазора, повышает точность и продлевает срок службы инструмента, обеспечивая одинаковое расстояние зазора при каждом отдельном ходе. Основным преимуществом сервопривода является возможность программирования. Операторы могут оперативно регулировать расстояние и время разгрузки с помощью панели управления ЧПУ, оптимизируя зазор для различных материалов, различной глубины проходов или особых требований к инструментам без какого-либо механического демонтажа.
Для небольших объемов прототипирования или ремонтных работ машинисты иногда пытаются нарезать внутренние шестерни, используя стандартный линейный формовочный станок, оснащенный одноточечным формообразующим инструментом и индексирующей головкой. Этот метод расширяет технические возможности стандартного оборудования. Поскольку в стандартном формовочном станке отсутствует автоматический механизм радиальной разгрузки, синхронизированный с индексным вращением, оператору приходится вручную управлять зазором инструмента.
Чтобы предотвратить трение одного кончика инструмента при обратном ходе, хлопушка станка должна быть серьезно модифицирована, заблокирована или стол необходимо отводить вручную после каждого отдельного резания. Этот трудоемкий процесс очень подвержен человеческим ошибкам и приводит к нестабильному качеству поверхности. Напротив, специальный станок для обработки внутренних зубчатых колес использует фрезу в форме шестерни с возвратно-поступательным движением в сочетании с автоматизированными высокоскоростными системами радиальной разгрузки. Специальный станок создает настоящие эвольвентные профили за счет непрерывного генерирующего действия, что значительно превосходит ручное индексирование и подход к одноточечной резке.
| Характеристика | Механическая разгрузка с кулачковым приводом | Разгрузка с сервоприводом с ЧПУ |
|---|---|---|
| Механизм | Физический кулачок и толкатель связаны с коленчатым валом | Многоосевая интерполяция с помощью моментных двигателей |
| Регулируемость | Зафиксированный; требует механических изменений | Полностью программируемый с помощью ЧПУ. |
| Износ и обслуживание | Склонен к механическому износу и люфтам с течением времени. | Без трения (с гидростатическими направляющими), нулевой износ |
| Спиральная возможность | Требуются физические спиральные направляющие. | Электронная интерполяция обрабатывает вращательное движение. |
| Время установки | Длительная ручная регулировка. | Мгновенные изменения параметров |
Правильный контроль зазора начинается задолго до того, как машина начнет двигаться. Все начинается с выбора инструмента. Математическая зависимость между диаметром хвостовика внутренней шестерни, количеством зубьев и максимально допустимым диаметром фрезы шестерни определяет успех операции. Если фреза шестерни слишком велика по отношению к внутреннему отверстию, ее физическая дуга не будет соответствовать кривизне внутренней шестерни.
Размер фрезы напрямую влияет на геометрию движения рельефа. Слишком большой фрезе будет не хватать необходимого физического пространства для выхода из зоны резания без удара нережущей стороной о противоположную стенку внутреннего отверстия. Инженеры должны рассчитать максимально допустимый диаметр фрезы, чтобы гарантировать, что запрограммированное расстояние запирания безопасно очищает внутренние зубья при обратном ходе, не создавая помех в других местах. Мы используем специальные формулы, основанные на модуле и угле давления, чтобы определить максимальный размер фрезы до возникновения помех.
Вмешательство в формирование внутренней шестерни обычно проявляется в виде обрезки. Обрезка происходит, когда фреза удаляет материал с боковых сторон соседних зубов при подаче в рез или при выполнении разгрузочного движения. Этот вторичный контакт разрушает эвольвентный профиль и разрушает деталь. Это происходит, когда геометрическая траектория зубьев фрезы пересекается с зубьями шестерни вне предполагаемой зоны резания.
Чтобы снизить этот риск, современные системы управления станками рассчитывают и моделируют точный путь зазора до того, как будет изготовлена первая стружка. Программное обеспечение ЧПУ анализирует диаметр фрезы, геометрию внутренней шестерни и требуемое расстояние затирания, чтобы обеспечить чистый выход фрезы из пространства зубьев. Моделируя кинематику, операторы могут убедиться, что движение обратного хода не вызовет вторичного контакта, что позволяет им соответствующим образом регулировать размер фрезы или параметры рельефа. Если симуляция показывает обрезку, оператор должен выбрать фрезу с меньшим количеством зубьев.
Точность разгрузочного механизма машины полностью зависит от точности настройки. Центрирование заготовки над зуборезной фрезой или ее идеальное выравнивание с поворотным столом станка является важным шагом. Если внутреннее отверстие не идеально концентрично оси вращения, динамика зазора искажается.
Даже незначительные отклонения от концентричности или осевого биения приводят к асимметричному зазору. Когда машина вращает деталь в цикле генерации, биение заставляет внутреннее отверстие смещаться ближе к фрезе с одной стороны и дальше — с другой. Это приводит к тому, что инструмент сильно трётся на плотной стороне отверстия, в то время как на свободной стороне имеется чрезмерный зазор. Чтобы предотвратить это, операторы должны использовать циферблатные индикаторы и прецизионные оправки для проверки внутреннего отверстия, гарантируя, что ось заготовки идеально совмещена с осью шпинделя станка, прежде чем начинать цикл резки. Для поддержания этого выравнивания также необходимы соответствующие зажимные приспособления, предотвращающие деформацию во время тяжелой резки.
Точность механизма зазора напрямую коррелирует с получаемой шероховатостью поверхности зубьев шестерен и сроком службы возвратно-поступательных зубчатых фрез. Когда машина выполняет безупречное, повторяемое движение обратного хода, режущие кромки остаются острыми значительно дольше, поскольку они не подвергаются абразивному трению при протаскивании по затвердевшему материалу.
При переходе от старых механических систем к современному станку с ЧПУ производители должны ожидать заметного снижения износа инструмента. Устранение люфта в разгрузочном механизме гарантирует, что фреза никогда не задевает заготовку при обратном ходе. Такое точное разделение обеспечивает превосходное качество поверхности, часто устраняя необходимость в операциях вторичной отделки, таких как шлифовка или хонингование определенных классов внутренних шестерен. Вы заметите, что стружка, выходящая из станка, чистая и однородная, а не порванная и не обесцвеченная из-за перегрева.
Фундаментальный концептуальный компромисс при формировании зубчатых колес включает в себя баланс между высокой частотой ходов в минуту и способностью машины точно выполнять разгрузочное движение. На высоких скоростях у машины есть всего миллисекунды, чтобы отвести фрезу от заготовки, завершить обратный ход и вернуть фрезу на место до того, как начнется следующий ход вниз.
Тяжелые машины должны выдерживать огромную инерцию режущей головки или рабочего стола во время таких быстрых циклов отката. Если машине не хватает жесткости или отзывчивости сервопривода, быстрые изменения направления приводят к вибрации и перерегулированию. Эта вибрация приводит непосредственно к появлению следов на зубьях шестерен. Для оценки машины необходимо проанализировать, насколько хорошо ее конструктивные детали и направляющие гасят вибрацию, сохраняя при этом точные расстояния разгрузки при максимальных скоростях хода. Ищите машины с сильно ребристым чугунным основанием, чтобы компенсировать быстрые изменения направления.
Внутренние шестерни часто расположены близко к буртикам или на дне глухих отверстий, что создает серьезные проблемы с зазором. В этих случаях фреза должна прекратить движение вниз и немедленно выполнить разгрузочное движение в пределах зазора всего в несколько миллиметров, чтобы избежать столкновения с нижней частью детали.
Механизм зазора должен срабатывать мгновенно в нижней части хода. Механические системы часто сталкиваются с этой проблемой из-за физического радиуса кулачка, который требует определенного перебега для завершения поворота. В этом преуспевают системы с сервоприводом с ЧПУ, поскольку они могут управлять немедленным радиальным отводом в ту миллисекунду, когда ось Z достигает запрограммированной глубины, что делает их очень подходящими для формирования глухих шлицев и внутренних шестерен с минимальным зазором поднутрения. Вы можете запрограммировать время задержки в нижней части хода, чтобы обеспечить полное выполнение сброса до начала возврата вверх.
Внутренняя форма зубчатого колеса удерживает стружку внутри отверстия. Недостаточный зазор в сочетании с плохой эвакуацией стружки приводит к повторному резанию стружки. Когда стружка не смывается, она затягивается обратно в зону резания во время обратного хода или последующего хода резания. Повторная резка закаленной стружки мгновенно скалывает кромки режущей кромки и портит поверхность внутренней шестерни.

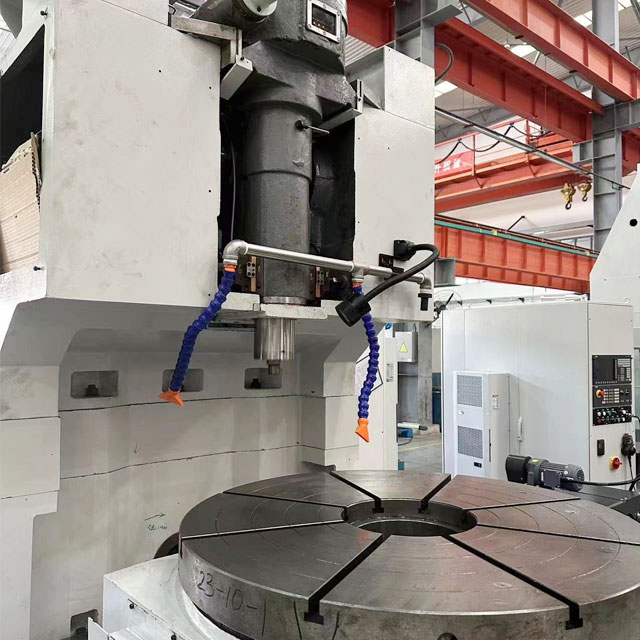

Чтобы смягчить это, производители должны оценить машины, оснащенные встроенными системами подачи охлаждающей жидкости под высоким давлением. Подача охлаждающей жидкости должна быть синхронизирована с разгрузочным ходом, обеспечивая подачу жидкости непосредственно в пространство зуба в момент отхода фрезы. Эта промывка под высоким давлением удаляет стружку из ограниченного отверстия до того, как фреза снова войдет в зацепление с материалом. Мы рекомендуем минимальное давление охлаждающей жидкости 300 фунтов на квадратный дюйм, подаваемое через регулируемые сопла, направленные точно на поверхность резки.
Радиальная сила, действующая во время хода резания, значительна. Если конструкция станка или шпиндель фрезы недостаточно жестки, сила резания вызывает отклонение. Шпиндель слегка отклоняется от реза. Когда ход завершается и сила резания падает до нуля, шпиндель возвращается в свое естественное положение.
Эта пружина может свести на нет запрограммированный зазор при обратном ходе. Если станок запрограммирован на подрез 0,3 мм, но шпиндель во время резки отклоняется на 0,2 мм и пружинит назад, фактический зазор уменьшается до опасных 0,1 мм, что приводит к риску сопротивления инструмента. Выбор станков с гидростатическими подшипниками увеличенного размера, прочной конструкцией колонн и толстыми режущими шпинделями необходим для обеспечения абсолютной жесткости при тяжелых нагрузках резания и обеспечения соответствия запрограммированного рельефа фактическому физическому зазору.
| Признак | Возможная причина | Способ устранения |
|---|---|---|
| Следы дребезжания на боковых сторонах шестерни | Вибрация при разгрузке | Уменьшите скорость хода или проверьте жесткость направляющей. |
| Быстрое скалывание режущей кромки | Переточка стружки в отверстии | Увеличьте давление охлаждающей жидкости и отрегулируйте направление сопла. |
| Асимметричный износ инструмента | Биение заготовки или плохая центровка | Повторно укажите отверстие и отрегулируйте зажимные приспособления. |
| Обрезка соседних зубов | Диаметр фрезы слишком велик для отверстия | Выбирайте фрезу с меньшим количеством зубьев. |
Точный зазор фрезы остается определяющим фактором успеха обработки внутренних зубчатых колес. Без точного обратного хода срок службы инструмента резко снижается, а качество детали ухудшается. Переход к механизмам разгрузки с ЧПУ обеспечивает превосходную гибкость, позволяя операторам программировать точные траектории зазора, которые адаптируются к сложной винтовой геометрии и жестким ограничениям в глухих отверстиях, что намного превосходит традиционные механические кулачки.
Команды по закупкам и инженерам, оценивающие новое оборудование, должны отдавать приоритет станкам, основываясь на жесткости направляющих, скорости реакции программируемых возможностей рельефа и конкретных геометрических ограничениях их заготовок. Станок, нарезающий кольцевые шестерни со сквозными отверстиями, требует иных возможностей хода, чем станок, нарезающий глухие внутренние шлицы возле заплечика.
Чтобы обеспечить успешную реализацию, выполните следующие шаги:
A: Зазор резца предотвращает соприкосновение инструмента с заготовкой во время обратного хода без резки. Этот микроотвод устраняет трение, сохраняет острые режущие кромки инструмента, предотвращает сколы и обеспечивает чистую и точную обработку поверхности зубьев шестерни.
Ответ: Он использует синхронизированные серводвигатели и усовершенствованные направляющие с ЧПУ для электронного управления движением обратного хода. Контроллер ЧПУ подает команду двигателям динамически отводить шпиндель фрезы или рабочий стол от места резки на точное, программируемое расстояние в конце каждого хода резания.
Ответ: Помехи или обрезка возникают, когда фреза шестерни слишком велика по сравнению с диаметром корня внутренней шестерни и количеством зубьев. Физическая дуга фрезы увеличенного размера пересекается с боковыми сторонами соседних внутренних зубьев во время движения подачи или разгрузки, разрушая профиль шестерни.
Ответ: В то время как одноточечные инструменты можно использовать с индивидуальными установками тарелки и индексирующими головками на стандартных фрезерных станках для прототипирования, настоящие эвольвентные зубчатые колеса для внутреннего производства требуют специального зубодолбежного станка. Специализированные станки обеспечивают точную непрерывную индексацию и автоматические механизмы радиальной разгрузки, необходимые для точного и крупносерийного производства.
О: Ошибки биения или центрирования создают асимметричный зазор. По мере вращения детали отверстие смещается ближе к фрезе с одной стороны и дальше — с другой. Такое неравномерное расстояние приводит к сильному трению инструмента о тугую сторону, что приводит к локальному повреждению фрезы и искажению профиля.
Ответ: Для предотвращения повторного нарезания стружки требуется сочетание точного отвода фрезы, оптимизированного времени хода и целенаправленной подачи СОЖ под высоким давлением. Система подачи СОЖ должна вымывать стружку из ограниченного отверстия именно в тот момент, когда фреза освобождается, обеспечивая чистое пространство зуба для следующего хода.
A: Гидростатические направляющие перемещают движущиеся компоненты по пленке масла под давлением, устраняя механическое трение между металлами. Это приводит к нулевому износу с течением времени, более высокой структурной жесткости и высокой повторяемости движений зазора, обеспечивая постоянство зазоров и увеличенный срок службы инструмента.
