Просмотры:0 Автор:Pедактор сайта Время публикации: 2026-07-31 Происхождение:Работает
При протяжке скорость подачи не контролируется оператором станка; он навсегда встроен в геометрию самого инструмента. Указание неправильного значения высоты на зуб (RPT) приводит к сбоям в компаундировании — чрезмерной нагрузке на станок, катастрофической поломке инструмента, неприемлемому качеству поверхности и высокому проценту брака. Понимание точной механической взаимосвязи между RPT, силой резания и поведением материала является обязательным для инженеров, оценивающих и приобретающих подходящий протяжной резак для крупносерийного или высокоточного производства. Если вы неправильно подберете RPT, вы либо застопорите плунжер, либо сломаете инструмент, либо порвете материал заготовки без возможности восстановления. Нам необходимо понять, как именно толщина стружки влияет на нагрузку и почему поэтапная обработка от черновой до чистовой является единственным способом соблюдения жестких допусков в цехе.
Внутренний контроль подачи: RPT (также называемый «шаг на зуб» или «подача на зуб») определяет точную толщину стружки и объем, снимаемый за проход, действуя как фиксированная скорость подачи для операции.
Управление нагрузкой. Чрезмерное значение RPT экспоненциально увеличивает тянущую/толкающую нагрузку, создавая риск остановки машины или поломки инструмента, тогда как недостаточное значение RPT приводит к наклепу и быстрому износу инструмента.
Динамика качества поверхности: Оптимальное качество поверхности требует поэтапного подхода RPT — более высокие значения для черновой обработки зубьев (от 0,05 мм до 0,2 мм) и минимальные значения для чистовой обработки зубьев (от 0,01 мм до 0,04 мм).
Специфика применения: Выбор инструмента — будь то протяжной инструмент с внутренними шлицами или протяжной фрезы для шпоночных пазов — должен оцениваться с учетом твердости материала, тоннажа станка и требуемых допусков.
Высота на зуб (RPT) — это разница размеров по высоте или радиусу между последовательными зубьями фрезы. В технических руководствах и описаниях инструментов вы часто будете видеть, что это называется «шагом на зуб» или «подачей на зуб». RPT напрямую определяет площадь поперечного сечения стружки, создаваемой каждым зубом. Когда зуб входит в разрез, он срезает слой материала, точно равный его RPT. Этот объем металла должен скручиваться и упаковываться в желоб для стружки перед зубом. Если RPT слишком велик для объема пищевода, стружка забивается, сила резания резко возрастает, и инструмент ломается.
В цехах процесс формирования чипов расскажет вам все о вашем RPT. RPT правильного размера образует плотно скрученную стружку, которая легко отваливается в конце хода. Если стружка прямая, сломанная или застряла в пищеводе, соотношение между RPT, углом торца и радиусом пищевода принципиально неверно.

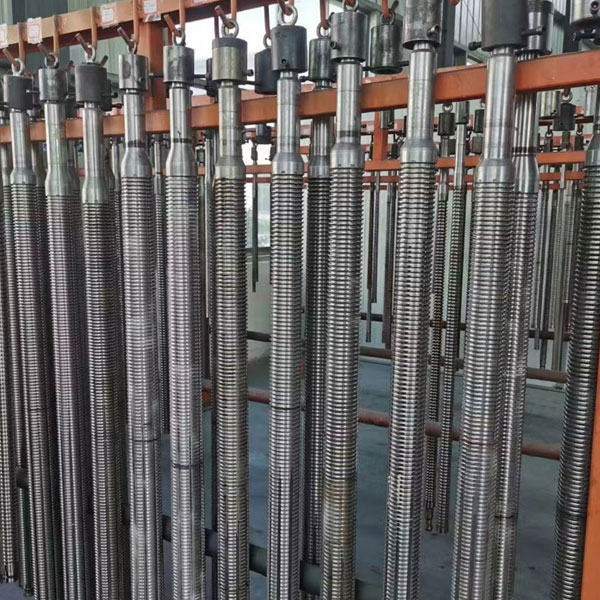

Правильно изготовленная протяжка отличается четко выраженным развитием зубов. Вы не используете один и тот же RPT по всей длине инструмента. Геометрия настроена таким образом, чтобы сбалансировать удаление тяжелого материала с конечной точностью размеров.
Секция черновой обработки: эти зубья имеют максимальное значение RPT, обычно от 0,05 мм до 0,2 мм на зуб. Их единственная задача — удалять сыпучий материал настолько быстро, насколько позволяет тоннаж машины.
Полуфабрикат: Здесь RPT значительно падает. Эти зубья перемещают рез, уменьшая силы резания и сводя к минимуму отклонение инструмента до того, как будет произведена окончательная калибровка.
Чистовая секция: эти зубья имеют RPT от минимального до нулевого, обычно от 0,01 до 0,04 мм. Они не удаляют сыпучий материал; они сбривают последние тысячные доли, чтобы подогнать деталь по размеру и отполировать поверхность.
Такая поэтапная геометрия устраняет необходимость в нескольких проходах инструмента. Вы получаете готовую деталь за один ход, повышая эффективность работы и гарантируя точность размеров без вторичных операций.
Протягивающая нагрузка является прямой линейной функцией RPT. Основная формула для расчета необходимой нагрузки: Нагрузка = (Количество задействованных зубьев) × (RPT) × (Ширина резания) × (Удельная сила резания материала). Когда вы увеличиваете RPT, вы увеличиваете толщину стружки, что пропорционально увеличивает силу резания, необходимую для резки материала.
Инженеры должны рассчитать максимальное количество зубьев, задействованных в заготовке в любой момент хода. Если у вас длинная деталь и короткий шаг между зубьями, вы можете одновременно резать десять зубов. Умножьте это на агрессивный RPT, и ваши потребности в тоннаже резко возрастут.
Подвергание инструментальных материалов, таких как быстрорежущая сталь PM-M4 или M2, воздействию слишком высокого RPT приводит к их механическим пределам. Основным риском внедрения является превышение предела прочности шейки протяжки (самого слабого места протяжки) или превышение максимальной грузоподъемности плунжера машины.
Когда вы перегружаете инструмент, он отклоняется. При внутренней протяжке это отклонение приводит к смещению инструмента от центра, нарушая концентричность отверстия. Если нагрузка превысит предел прочности быстрорежущей стали, протяжка защелкнется внутри детали. Извлечение сломанной протяжки из закаленной заготовки — это кошмар, который обычно приводит к списанию как инструмента, так и детали.
Сценарий высокого риска возникает, когда один перегруженный зуб скалывается или ломается. Когда зуб номер пять ломается, он оставляет после себя предназначенный для него материал. Зуб номер шесть теперь ударяется о заготовку и вынужден принять на себя двойную нагрузку RPT. Поскольку шестой зуб не был рассчитан на двойную нагрузку стружки, он сразу же ломается.
Этот отказ передает тройную нагрузку на седьмой зуб, вызывая быстрый каскадный эффект. Один поврежденный зуб ухудшает размер, качество поверхности и стабильность размеров всех последующих проходов, часто разрушая весь инструмент за доли секунды.
Прежде чем утверждать индивидуальную конструкцию протяжки с агрессивным RPT, вы должны проверить возможности вашего существующего станка. Не гадайте на тоннаже.
Проверьте максимальную непрерывную грузоподъемность машины, а не только пиковую, прерывистую.
Измерьте доступную длину хода, чтобы убедиться, что машина может тянуть протяжку по всей длине, включая заднюю направляющую.
Рассчитайте пиковую силу резания, используя конкретные свойства материала ваших поковок или отливок, учитывая наихудшие изменения твердости.
Чрезмерно агрессивное RPT приводит к разрушению материала перед режущей кромкой, а не к чистому срезу. В результате на поверхности заготовки остаются рваные, ямчатые или отслаивающиеся поверхности. Вы физически увидите следы разрывов, тянущиеся вдоль оси разреза.
Кроме того, когда силы резания превышают жесткость установки, возникает гармоническая вибрация. Инструмент начинает отскакивать от заготовки, оставляя на поверхности отчетливый рисунок стиральной доски. Вибрация ухудшает качество поверхности, нарушает допуски и ускоряет износ режущих кромок.
Вы не можете просто опустить RPT до нуля, чтобы добиться лучшего результата. Если RPT меньше радиуса режущей кромки инструмента, зуб будет тереться о заготовку, а не вгрызаться в нее. Это генерирует огромное количество трения и тепла.
В таких материалах, как нержавеющая сталь или сплавы с высоким содержанием никеля, это трение приводит к сильному наклепу. Поверхность детали становится тверже основного материала, разрушая последующие зубья, пытающиеся ее разрезать. Тепло также вызывает адгезию материала, когда микроскопические кусочки заготовки привариваются к боковым сторонам зуба, образуя нарост на кромке (BUE). BUE портит качество поверхности и изменяет эффективную геометрию инструмента.
Последние зубцы протяжки проектируются исключительно для определения размера детали и полировки поверхности. При RPT от 0,01 до 0,04 мм они нейтрализуют шероховатую поверхность, оставленную предыдущими зубами. Эти зубья часто имеют немного другой угол заточки и большую поверхность для стабилизации инструмента и сглаживания любых микроскопических выступов, оставшихся в отверстии.
Протяжка сплайнов представляет собой уникальную проблему RPT, поскольку несколько зубьев зацепляются одновременно по большой внутренней окружности. При вытягивании протяжки с внутренними шлицами общий периметр резания становится огромным. Ступенчатая конструкция зубьев (когда чередующиеся зубья разрезают основной диаметр и эвольвентную форму) используется для дробления стружки и уменьшения общего тоннажа.
Профиль RPT должен предотвращать попадание стружки во внутренние глухие или сквозные отверстия. Если стружка не может удалиться, она зацарапает только что нарезанные шлицы, когда инструмент выйдет из детали.
При резке шпоночных пазов распределение RPT направлено на балансировку удаления тяжелого материала с соблюдением строгой перпендикулярности. Протяжной фрез для шпоночных пазов, по сути, представляет собой одноточечный инструмент, вытянутый линейно. Если RPT слишком высокий, асимметричная сила резания оттолкнет инструмент от реза, что приведет к выходу шпоночной канавки за пределы допуска или сужению сверху вниз.
Поддержка инструментов диктует ваши ограничения RPT. Поверхностные протяжки могут выдерживать гораздо более высокие значения RPT, поскольку они прикреплены болтами к массивным жестким опорным приспособлениям, которые поглощают силы резания. Внутренние протяжки ограничены собственной прочностью поперечного сечения. Они должны выдерживать растягивающую нагрузку, возникающую при протягивании детали, не ломаясь.
Тип протяжки | Типичная возможность RPT | Первичное механическое ограничение | Общий режим отказа при перегрузке |
|---|---|---|---|
Поверхностная протяжка | Высокий (0,10–0,25 мм) | Жесткость крепления и плунжер машины | Дребезг / Поломка вставки |
Внутренняя шлицевая протяжка | Умеренный (0,05–0,15 мм) | Предел прочности на растяжение в поперечном сечении инструмента | Перелом шеи/дрейф |
Протяжка для шпоночного паза | Умеренный (0,05–0,12 мм) | Прогиб/Перпендикулярность | Конический порез / поломка рога |
Мягкие липкие материалы имеют тенденцию прилипать к фрезе при неправильных профилях RPT. Эта адгезия происходит непосредственно на боковых поверхностях и площадках зубьев, что приводит к катастрофическому разрыву и быстрой потере контроля размеров. Материал не хочет резаться; оно хочет размазать.
Чтобы смягчить это, вы должны указать большие RPT, чтобы заставить инструмент сделать окончательный прикус. Вам также потребуются тщательно отполированные отверстия для стружки и более крутой угол зацепа, чтобы обеспечить чистый срез и предотвратить наросты на кромке. Если вы используете неглубокий RPT на мягком алюминии, вы просто испортите поверхность.
Обработка закаленных сплавов (например, предварительно закаленных 4140 или титана) требует более низких значений RPT для управления экстремальными силами резания и выделением тепла. Материал устойчив к сдвигу, поэтому большой укус приведет к остановке машины или повреждению инструмента.
Компромисс предполагает баланс между необходимостью более низкого RPT и физической длиной инструмента. Если вы уроните RPT, чтобы защитить режущие кромки, вам понадобится больше зубьев, чтобы удалить такое же количество материала. Больше зубьев означает более длинный инструмент для протяжки, для которого требуется станок с более длинным ходом. Вы не можете обмануть эту математику.
Осмотр использованной фрезы под увеличением помогает определить, является ли RPT основной причиной неисправности. Нужно смотреть на конкретные модели износа.
Сколы на зубьях при черновой обработке указывают на то, что RPT слишком агрессивен для твердости материала.
Закругленные конечные зубы указывают на то, что RPT недостаточен, из-за чего зубы трутся и полируются, а не режутся.
Микростружки на одном зубе часто указывают на локальную перегрузку, включения материала в поковке или нарушение эвакуации стружки.
Протяжки затачиваются путем шлифования лицевой поверхности зуба. Повторная заточка изменяет угол заточки и уменьшает глубину пищевода. Это непреднамеренно влияет на поток стружки и эффективную динамику резания, даже если RPT остается постоянным.
Поскольку пищевод становится более мелким, он может вмещать меньший объем стружки. Если вы сохраните исходную RPT на сильно заточенном инструменте, стружка набьется и сломает протяжку. Установление строгого жизненного цикла и графика заточки имеет важное значение для поддержания стабильного качества поверхности при крупносерийном производстве.
Прежде чем заказывать новый инструмент, проверьте максимальную длину хода и номинальную грузоподъемность вашей нынешней машины.
Рассчитайте удельную силу резания для конкретного материала заготовки, учитывая различия твердости от партии к партии.
Проконсультируйтесь со своим инженером по инструментам, чтобы составить поэтапный профиль RPT, который отделяет тяжелую черновую обработку от точной чистовой обработки.
Внедрите строгий протокол проверки первой детали, снятой со станка, чтобы проверить образование стружки и качество поверхности.
Установите максимальный предел повторной заточки, основанный на уменьшении глубины паза, чтобы предотвратить налипание стружки на старых инструментах.
О: Единого стандарта не существует, так как он зависит от материала и типа инструмента. Обычно при черновой обработке зубья используют от 0,05 до 0,2 мм на зуб, а при чистовой обработке — от 0,01 до 0,04 мм, чтобы обеспечить правильный размер и качество поверхности.
Ответ: Чем выше подъем на зуб, тем мощнее и крупнее стружка. Эти стружки требуют большего объема пищевода между зубами, чтобы правильно скручиваться. Если RPT превышает емкость пищевода, стружка забивается, что приводит к поломке инструмента.
О: Нет. Скорость подачи постоянно запрограммирована в геометрии инструмента посредством подъема на зуб. Вы не можете регулировать загрузку стружки на станке; вы можете регулировать только скорость резания (скорость плунжера).
Ответ: Рваное покрытие обычно возникает в результате чрезмерно агрессивного подъема зуба, в результате чего материал ломается, а не сдвигается. Это также может быть вызвано налипанием материала (наростами) на режущих кромках из-за плохого нанесения СОЖ.
A: Сила тяги рассчитывается путем умножения максимального количества одновременно задействованных зубьев, подъема на зуб, ширины реза и удельной силы резания материала. Это гарантирует, что вы не превысите тоннаж машины.
О: Если подъем на зуб меньше радиуса режущей кромки, инструмент вместо резания трется. Это приводит к быстрому износу кромки, сильному выделению тепла и сильному наклепу материала заготовки.
О: Да, эти термины используются как взаимозаменяемые в обрабатывающей промышленности для описания разницы в размерах по высоте или радиусу между последовательными зубцами на протяжке.
