Высокая обработка резьбы с помощью внешней резьбы.

Стоимость шлифовальной машины с ЧПУ

В области машиностроения соединение является основой для строительных сложных механических систем. Нити, болты и гайки являются наиболее часто используемыми крепежными элементами, и их роль нельзя игнорировать. Эти компоненты не только обеспечивают стабильную связь между частями, но также обеспечивают большое удобство для сборки и разборки.

Основная концепция потока

Что такое теме?

Нить представляет собой структуру спиральной линии с непрерывными выступами и депрессиями, образованными на поверхности цилиндра или конуса. Он используется, чтобы реализовать преобразование вращательного движения в линейное движение или в качестве средства соединения, он фиксирует детали, взаимодействуя с соответствующими потоками.

Тип потока

Потоки делятся на внешние потоки и внутренние потоки:

- Внешние резьбы: образуются на поверхности стержня в форме объектов, таких как болты.

- Внутренние потоки: существуют внутри отверстий, такие как гайки или концы труб.

Основные параметры потоков

- Диаметр: включая диаметр основного диаметра (максимальный диаметр), незначительный диаметр (минимальный диаметр) и средний диаметр (средний диаметр).

- шаг: расстояние между двумя соседними зубами вдоль осевого направления.

- Свинец: Расстояние Полное кружок резьбы продвигается вдоль оси.

- Количество голов: относится к количеству спиральных линий в потоке.

- Уровень точности: различные уровни точности, определенные в соответствии с национальными стандартами.

Технология обработки потоков

Рабочий принцип обработки потоков

Обработка потоков относится к процессу создания потоков необходимых спецификаций на заготовке. Это может быть сделано различными методами, такими как поворот, фрезерование, проката и т. Д. Каждый метод имеет свои характеристики и подходит для различных сценариев применения.

Принцип работы машины для шлифовальной системы с ЧПУ.

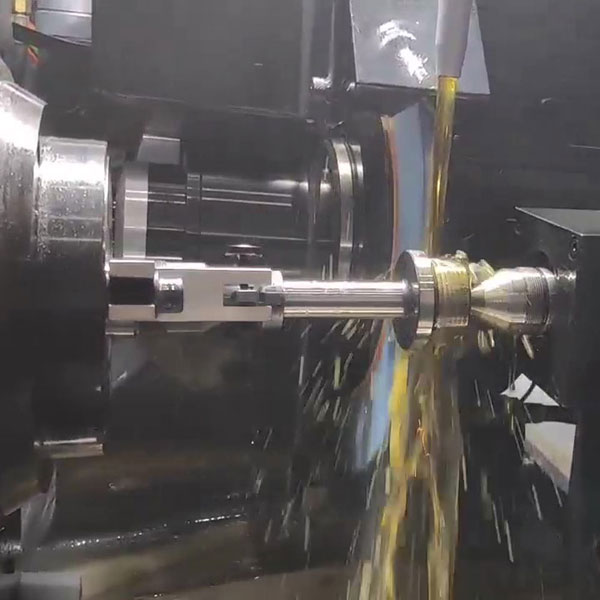

Внешняя шлифовальная машина с ЧПУ-это высокопрочное устройство, специально используемое для точной обработки внешних потоков на материалах с более высокой твердостью. При работе шлифовальное колесо вращается и питается в соответствии с предварительно запрограммированным пути, и заготовка также вращается с определенной скоростью, и два сотрудничают, чтобы завершить шлифование нити.

Процесс шлифования и метод внешней шлифовальной машины.

1. Стадия подготовки: установите параметры внешней шлифовальной машины и выберите соответствующее шлифовальное колесо и охлаждающую жидкость.

2. Грубое шлифование: предварительное удаление избыточного металла и близко к конечному размеру.

3. Тонкое шлифование: отрегулируйте положение шлифовального руля, чтобы обеспечить необходимую точность размеров и отделку поверхности.

4. Проверка и коррекция: используйте инструменты измерения, чтобы проверить качество потока и отрегулировать его по мере необходимости.

Причины высокой точности внешних шлифовальных машин.

- Автоматическое управление: используйте программное обеспечение для компьютерного проектирования/производства (CAD/CAM) для точного управления процессом обработки.

- Стабильная среда обработки: уменьшите влияние вибрации и других внешних факторов.

- Высококачественные материалы для инструментов. Используйте шлифовальные рульные материалы с хорошей износостойкой и термостойкостью.

Применение применения внешних шлифовальных машин.

Применение заготовки внешних шлифовальных машин.

Внешние заготовки с шлифовальной точкой нити широко используются в различных механических частях, таких как:

- Болты: один из наиболее распространенных крепежных элементов, используемый для твердого соединения двух или более деталей вместе.

- Винт: используется для передачи мощности и сыграть роль передачи в механическом оборудовании.

- Стебель клапана: компонент клапана, который управляет потоком жидкости.

- Трубные соединения: подключите трубы в разных секциях, чтобы обеспечить герметизацию и стабильность системы.

Области применения внешних шлифовальных машин.

Благодаря своей превосходной производительности, внешние потоки могут появляться практически во всех местах, связанных с механическими соединениями, включая, помимо прочего, автомобильную промышленность, строительную промышленность, аэрокосмическую, медицинское оборудование и т. Д. Его можно найти как в статических конструкциях, так и в динамических машинах.

Возьмите внешнюю машину с ЧПУ для ЧПУ, в качестве примера, точность работы

Рабочая точность

Элемент	7140
соседний подача	0,0025 мм
в длину 25 мм	0,004 мм
в длину 100 мм	0,005 мм
в длину 300 мм	0,008 мм
По всей длине	0,011 мм
Полноугольная ошибка	± 8
Шероховатость нити	RA0,2 мкм

Заключение

Технология обработки потоков также постоянно улучшается, от традиционной ручной работы до сегодняшней высоко автоматизированной обработки ЧПУ, что позволяет нам производить более точные и долговечные продукты. В будущем, с внедрением новых материалов и технологий, я считаю, что эта область будет продолжать развиваться.
