Вертикальный 5-осевой обработок

Вертикальная 5-осевая обработка: основное оборудование для высокого производства

В современном производстве, поскольку структуры продукта становятся все более сложными, типы материалов диверсифицируются, а требования к точности обработки и эффективности продолжают расти, традиционные 3-осевые машины ЧПУ больше не могут соответствовать требованиям высокой, многоугольной и многопрофильной композитной обработки. В этом контексте появился вертикальный 5-осевая обработка и быстро стал важным оборудованием в области высококачественного производства.

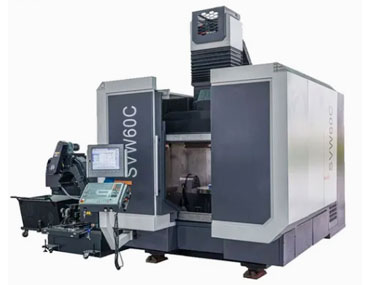

Вертикальный 5-осевая обработка-это усовершенствованный станок с ЧПУ, который интегрирует фрезерование, скучное, бурение, развертывание, сетки и жесткое постукивание в единый блок. Он не только обладает всеми возможностями обработки традиционных 3-осевых машин, но также добавляет две дополнительные вращающиеся оси (ось A и C-ось), что позволяет непрерывной и сложной обработке поверхности на нескольких сторонах заготовки в одной установке. Это значительно повышает эффективность обработки и качество формирования части.

I. Структурные композиции и моды движения

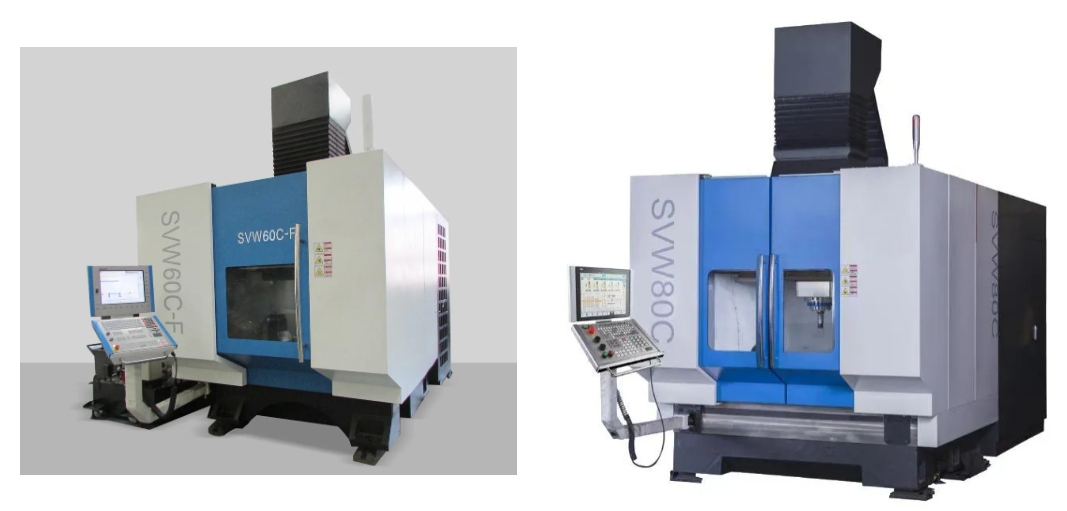

Вертикальный 5-осевая обработка, как правило, состоит из базовой, колонки, поперечины, оперативной памяти, оперативной памяти, пневматической системы, автоматической системы смазки, гидравлической системы, системы охлаждения и удаления чипа, системы электрического управления, системы проверки и полностью закрытой защитной системы.

Три линейных оси движения:

-Ось X: левое правое движение коробки для барана;

-Ось Y: передняя часть движения поперечного удара;

-Ось Z: вверх по движению оперативной памяти.

Обычно две оси вращения:

-ось A: вращение таблицы панели (вращение вокруг оси X);

-Ось С: вращение рабочего стола вокруг оси Z.

Эта структурная конструкция позволяет режущему инструменту приближаться к рабочему кусочке с любого угла, что позволяет непрерывной резке сложных пространственных поверхностей. Каждая ось может автоматически управлять блоком управления, что позволяет синхронизировать 5-осевую обработку сцепления для достижения высокого уровня контроля пространственной траектории, отвечающих потребностям в обработке сложных деталей.

---

II Анализ технических преимуществ

1. Высокая прочность и рисунка дизайн

Вертикальный 5-осевой обработчик принимает интегральный литой кровать и усиленный конструктивный дизайн, обеспечивая превосходную статическую и динамическую жесткость. Высокопрочная механическая структура обеспечивает стабильную точность обработки в условиях высокоскоростной резки и тяжелой нагрузки, что делает ее подходящей для эффективной обработки различных материалов, таких как углеродистая сталь, сплава, сталь, чугун, ливая сталь и нерухоести.

2. Высокое расположение и стабильная скорость подачи

Эти машины, как правило, оснащены высокопроизводительными сервоприводными двигателями и системами передачи винтов в сочетании с линейными или гидростатическими направлениями. Они обеспечивают плавную низкую работу и точное высокоскоростное расположение. Независимо от того, при грубости на низких скоростях или отделке на высоких скоростях они обеспечивают стабильную резку без скольжения, ползания или вибрации, значительно улучшая отделку поверхности и размерную консистенцию обработанных деталей.

3. 5-осевая технология контроля.

5-осевая одновременная обработка относится к скоординированному движению пяти осей (три линейных + два вращения) во время обработки, образуя сложные пространственные траектории. Эта функция позволяет обрабатывать сложные поверхности, наклонные плоскости и нерегулярные контуры, с которыми не могут справиться традиционные 3-осевые машины. Он играет незаменимую роль в обработке компонентов, таких как лезвия двигателей самолета, носители и полости плесени.

4. Высокая степень автоматизации и интеграции

Стандартные конфигурации обычно включают высокоэффективные системы ЧПУ, такие как немецкая система Хайденхайна, поддерживая множественные языки программирования и функции графического моделирования. Кроме того, эти машины могут быть оснащены автоматическими правилами инструментов (ATC), устройствами измерения инструментов, системами измерения заготовки и модулями компенсации ошибок в Интернете. Эти функции позволяют не присматривать за обработкой, мониторингом в режиме реального времени и качественной обратной связи, значительно повышая эффективность производства и уровни автоматизации.

---

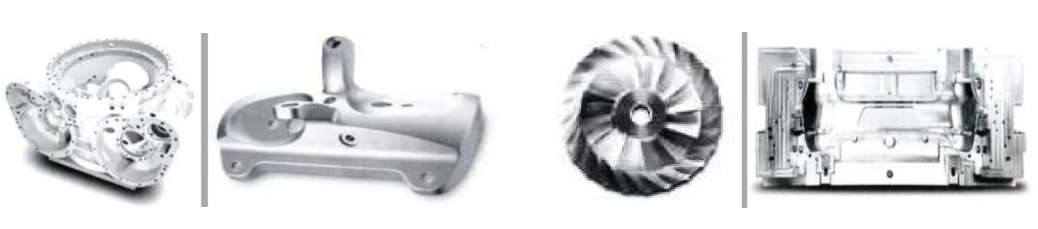

Iii. Типичные сценарии применения

1. Аэрокосмическая промышленность

Части в аэрокосмической промышленности часто имеют сложную геометрию, высокую прочность и легкие характеристики. Например, критические компоненты, такие как лезвия самолетов, турбинные диски и шасси, требуют 5-осевой обработки для достижения высокоостренных сложных изогнутых поверхностей высокого качества. Вертикальный 5-осевой обработок с его высокой жесткостью, точностью и стабильностью является идеальным выбором для обработки таких деталей.

2. Производство форм

Индустрия пресс -форм приносит чрезвычайно высокие потребности в точности обработки, шероховатости поверхности и подходящего зазора. Технология 5-осевой технологии обеспечивает однопорядную обработку глубоких плесени, сложных ядер и боковых подкошенных конструкций, избегая совокупных ошибок, вызванных множественными установками и значительно повышая как эффективность обработки, так и качество.

3. Компоненты автомобильных и новых энергетических автомобилей

При изготовлении ключевых компонентов для новых энергетических транспортных систем, подносов аккумуляторов и корпусов двигателя, 5-осевые обработки используются для высокой обработки сложных систем отверстий, структур тепла и легких конструкций, что соответствует тенденции разработки легких и высокопроизводительных автомобилей.

4. Образование, исследования и высококлассное производство оборудования

Университеты, исследовательские институты и производители высококачественных оборудования широко используют 5-осевые обработки для разработки новых процессов, тестирования материалов и производства прототипов, способствуя развитию высококлассных технологий производства Китая.

IV Будущие тенденции развития

С углублением интеллектуального производства и промышленности 4.0, вертикальные 5-осевые обработки развиваются в следующих направлениях:

1. Интеллектуальное обновление

Будущие 5-осевые машины будут интегрировать более интеллектуальное восприятие, сборы данных, удаленный мониторинг и адаптивные технологии обработки. Подключаясь к системам MES и ERP, может быть достигнуто полное управление данными производственного процесса, улучшая использование оборудования и гибкость производства.

2. зеленый и экологически чистый производство

Производители производителя машинного инструмента, обусловленные политиками энергосбережения и охраны окружающей среды, непрерывно оптимизируют системы охлаждения, системы удаления чипов и модули управления энергопотреблением, чтобы уменьшить загрязнение энергетическими отходами и загрязнение окружающей среды во время обработки, создавая зеленую производственную систему.

3. Улучшенные возможности композитной обработки

5-осевые обработки в дальнейшем интегрируют процессы поворота, шлифования, лазерного резки и аддитивного производства, движущиеся в направлении ». Один машины завершает все процессы » композитную обработку, сокращение потоков процессов и повышение общей эффективности.

4. Глубокая интеграция программного обеспечения процесса

Программное обеспечение CAM станет еще более мощным, поддерживающим планирование сложного пути, обнаружение столкновений, проверка моделирования, оптимизация параметров и другие функции. Это снизит эксплуатационные барьеры, повысит эффективность программирования и по-настоящему реализует 'Один щелчок. '

---

V. Заключение

В качестве основной части оборудования в современном производстве вертикальный 5-осевой обработчик демонстрирует сильную жизнеспособность в разных отраслях, таких как аэрокосмическая промышленность, автомобильное производство, медицинские устройства и производство плесени из-за ее превосходной производительности обработки, широкой применимости и высокой степени автоматизации. Благодаря непрерывному развитию интеллектуальных технологий производства, 5-осевые обработки будут играть еще более важную роль в будущем, направляя производственную промышленность Китая к высококачественной, высокоэффективности и интеллектуальному развитию.

Для производственных предприятий выбор правильной модели, с научной точки зрения, используя оборудование и полностью использовать преимущества 5-осевых обработчиков, являются ключом к повышению конкурентоспособности продуктов и достижению промышленного модернизации. Заглядывая в будущее, у нас есть все основания полагать, что 5-осевые обработчики будут продолжать возглавлять тенденцию высококлассного производства, внедряя сильный импульс в интеллектуальное производство Китая.
