Разница между горизонтальными и вертикальными зубофрезерными станками

Это два распространенных типа оборудования для обработки зубчатых колес, которые различаются принципом обработки, диапазоном обработки и областью применения.

1. Принцип обработки:

- Шпиндель горизонтального зубофрезерного станка расположен горизонтально, заготовка зажимается на рабочем столе, между червячной фрезой и заготовкой создается относительное движение, а обработка зубчатого колеса осуществляется за счет вращения и осевого перемещения червячной фрезы и заготовки. Такая компоновка более удобна для обработки деталей длинного вала.

- Вертикально-червячные станки имеют вертикально установленный шпиндель, заготовку закрепляют на вращающемся столе, а фрезерный станок установлен на держателе инструмента, который может перемещаться в вертикальном направлении. Такая компоновка больше подходит для обработки деталей зубчатых колес большего диаметра и меньшей длины и в то же время более выгодна при обработке шестерен некоторых специфических форм (например, внутренних шестерен).

2. Диапазон обработки:

- Горизонтальные зубофрезерные станки обычно используются для обработки прямых и косозубых цилиндрических передач, а также могут обрабатывать червячные передачи и другие нестандартные передачи. Из-за своих структурных особенностей он более специализирован для работы с более длинными деталями вала, такими как валы-шестерни в трансмиссиях.

- С другой стороны, вертикальные зубофрезерные станки в основном используются для обработки шестерен большего диаметра, включая, помимо прочего, цилиндрические шестерни, конические шестерни, червячные передачи и червячные колеса. Он особенно подходит для обработки внутренних шестерен, то есть тех типов шестерен, которые необходимо обрабатывать от центра к краям.

3. Применимые случаи:

- Горизонтальные зубофрезерные станки, которые превосходно подходят для обработки шестерен с длинными валами, обычно используются в автомобилестроении, аэрокосмической промышленности и т. д., где часто требуется обработка более длинных компонентов зубчатого вала.

- Вертикальные зубофрезерные станки широко используются в таких отраслях, как ветроэнергетика и тяжелое машиностроение, благодаря их способности легко обрабатывать шестерни большого диаметра и внутренние шестерни. Кроме того, вертикальные червячные станки подходят для точной обработки.

Выбор типа станка зависит от таких факторов, как конкретные требования применения, характеристики обрабатываемого объекта и желаемая точность обработки.

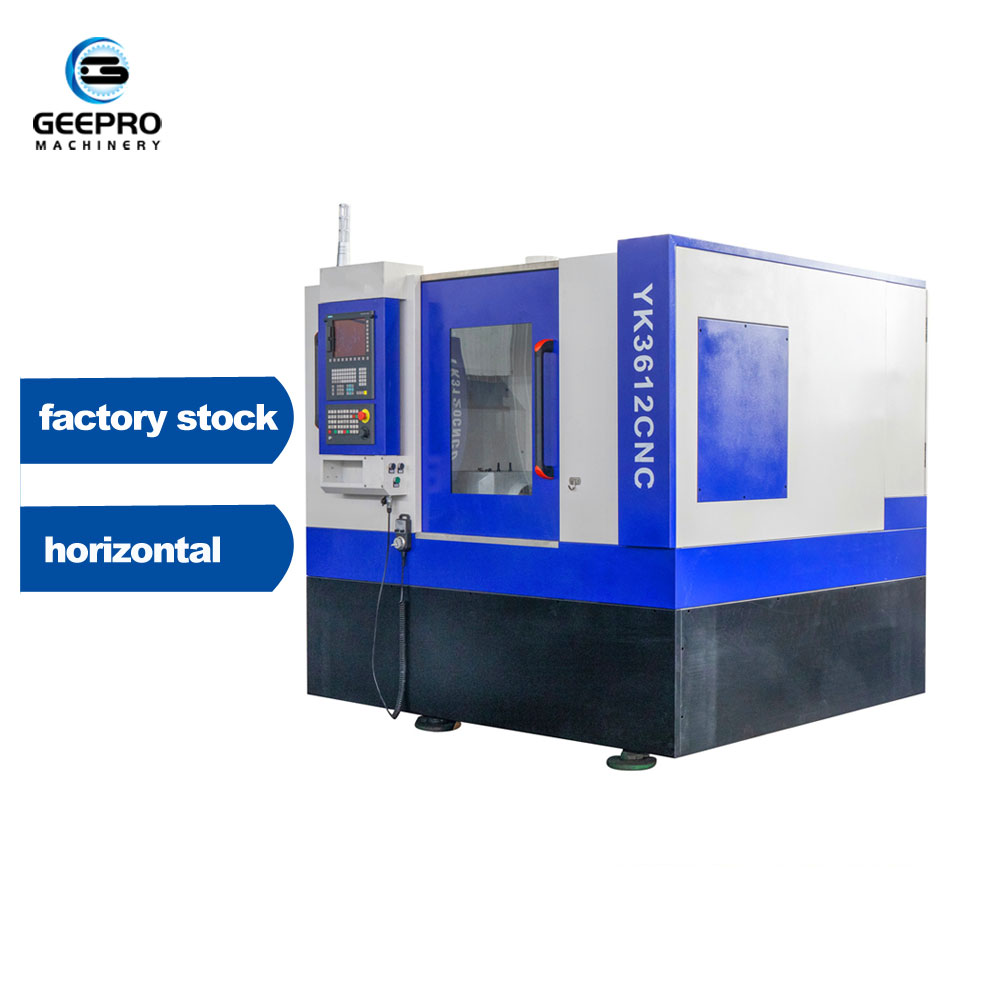

Горизонтальный зубофрезерный станок YK3612. В настоящее время на заводе имеется запас на складе, а для приема требуется всего 1 месяц, что является хорошей новостью для клиентов, у которых есть срочные потребности в производстве.
