Процесс шлифования профиля шестерни на станке

Процесс шлифования профиля шестерни

В этом процессе профиль зубьев шестерен шлифуется на профильно-шлифовальном станке. Шлифовальный круг, форма которого соответствует профилю зуба шестерни, перемещается вверх и вниз, срезая материал со всей поверхности зуба, обеспечивая точную формовку и чистовую обработку, отвечающую строгим требованиям проектирования.

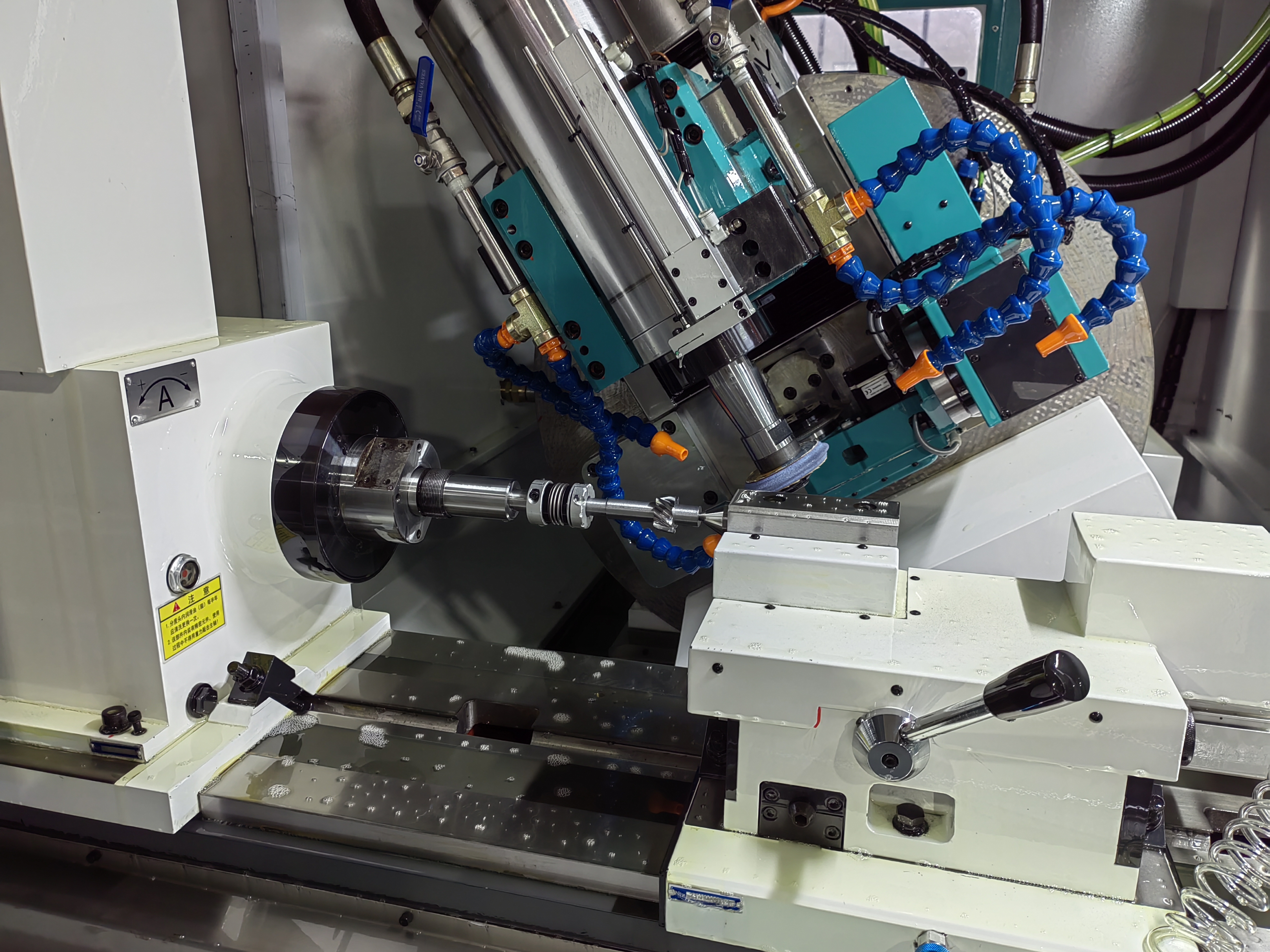

Станок для профильного шлифования шестерен специально предназначен для обработки профилей зубьев шестерен. Во время этого процесса вращается шлифовальный круг, форма которого соответствует профилю зуба шестерни, срезая материал со всей паза зуба, при этом сама заготовка также вращается. Такое синхронизированное вращение обеспечивает равномерное удаление материала, гарантируя точное формирование и чистовую обработку зубьев шестерни, отвечая строгим проектным спецификациям. Формирующее шлифование обычно выполняется с использованием специального оборудования, известного как станок для шлифования профиля зубчатых колес.

Преимущества станков для шлифования профиля шестерен

Повышенная точность и согласованность

- Мониторинг в реальном времени: система онлайн-измерений станка для шлифования профиля шестерни может контролировать размеры и форму шестерни в режиме реального времени во время процесса шлифования, обеспечивая немедленную обратную связь с системой управления для

мгновенная коррекция любых отклонений.

- Снижение процента брака: благодаря оперативному обнаружению и исправлению ошибок значительно сокращается количество шестерен с неточностями размеров, что позволяет сэкономить на материальных затратах.

- Оптимизированные параметры процесса: собранные данные позволяют инженерам анализировать и оптимизировать параметры шлифования, такие как скорость подачи и скорость круга, находя оптимальный баланс для обработки.

Повышение эффективности производства

- Сокращенное время проверки: позволяет завершить этот процесс без остановки машины, сокращая затраты времени, не добавляющие ценности.

- Автоматизированный рабочий процесс: при интеграции в автоматизированные производственные линии он обеспечивает непрерывное производство и работу без присмотра, что еще больше повышает производительность.

Отверстие для огнетушителя на станках для шлифования профиля шестерен

Повышенная безопасность

- Предотвращение пожара: искры или высокие температуры, возникающие во время шлифования, могут воспламенить находящиеся поблизости легковоспламеняющиеся материалы, особенно при работе с охлаждающими жидкостями на масляной основе. Отверстие для огнетушителя позволяет быстро выпускать средства пожаротушения при обнаружении опасности возгорания.

- Защита оборудования и персонала: механизмы быстрого реагирования помогают предотвратить повреждение оборудования и возможные травмы, обеспечивая безопасную производственную среду.

Применение станков для шлифования профиля шестерен

Благодаря своим превосходным характеристикам станки для профильного шлифования шестерен широко используются в таких отраслях, как автомобилестроение, аэрокосмическая промышленность и машиностроение. Многие критически важные компоненты в этих отраслях требуют формовочного шлифования для обеспечения точности размеров и гладкости, тем самым обеспечивая общую производительность и надежность оборудования.

Типичный процесс шлифования профиля шестерни:

1. Подготовка и установка заготовки: Очистите заготовку от грязи и мусора, прежде чем осторожно устанавливать обрабатываемую шестерню на рабочий стол и надежно зажимать ее.

2. Подготовка и выравнивание шлифовального круга: используйте инструмент для правки на станке для шлифования профиля шестерни, чтобы заправить шлифовальный круг так, чтобы его контур соответствовал целевому зубчатому колесу; используйте прецизионное измерительное оборудование, чтобы обеспечить точное выравнивание положения колеса относительно шестерни для обеспечения точности обработки.

3. Установка и программирование параметров. Введите параметры процесса, такие как скорость подачи и скорость круга, на панель управления станка для шлифования профиля шестерни.

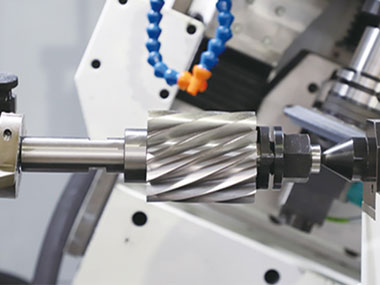

4. Зубошлифование: следуйте заданной программе для шлифования каждой поверхности и паза зуба, поддерживая постоянный контакт между кругом и заготовкой, чтобы обеспечить точное формирование зубьев.

5. Онлайн-измерение: после шлифования осмотрите и измерьте шестерню, чтобы убедиться в соответствии требованиям.

6. Последующая обработка (дополнительно). В зависимости от потребностей применения на шестерню может быть нанесена дополнительная обработка поверхности, такая как покрытие или закалка.

7. Упаковка и доставка. Во избежание повреждений перед отправкой покупателям упаковывайте высококачественные шестерни в деревянные ящики.

Весь процесс шлифования на станке для профильного шлифования шестерен подчеркивает важность каждого этапа, от подготовки заготовки до окончательной проверки качества, гарантируя соответствие каждой произведенной шестерни строгим стандартам качества. Кроме того, современные станки для профильного шлифования зубчатых колес часто оснащены передовыми технологиями автоматизации и измерения, что еще больше повышает эффективность производства и качество продукции.

Станок для профильного шлифования шестерен играет важную роль в точном производстве, начиная с подготовки и установки заготовки, за которым следует точное выравнивание и позиционирование шлифовального круга, затем тщательное шлифование поверхностей зубьев шестерни и, наконец, тщательный контроль и измерение для проверки качества. готового продукта.

Преимущества, полученные при использовании станка для профильного шлифования шестерен, включают повышение качества зубчатых колес, эффективное снижение затрат, значительное повышение эффективности производства и оптимизацию точности обработки. Это не только обеспечивает производительность конечного продукта, но и дает производителям экономическую выгоду.
