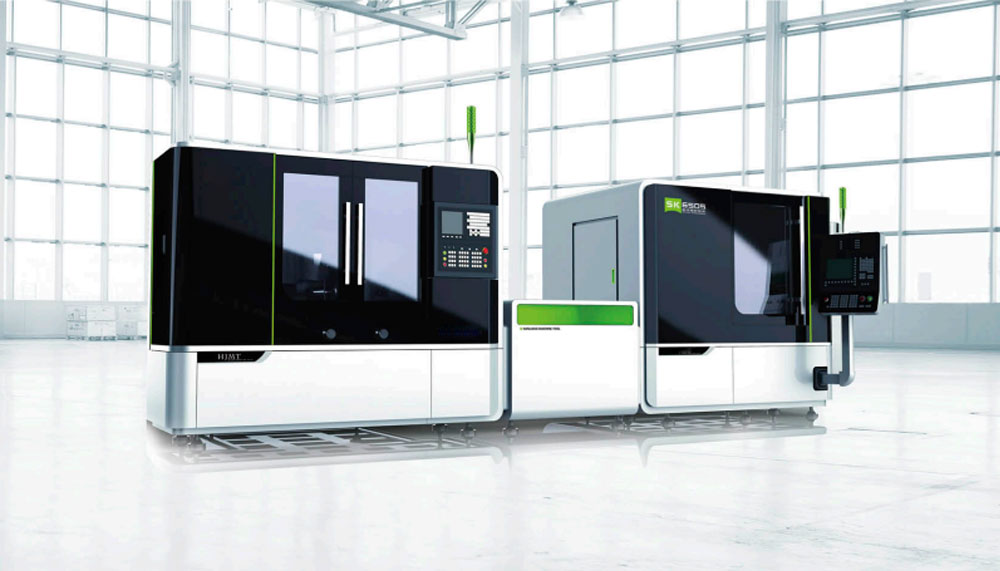

Обработка внутреннего резьбошлифовального станка с ЧПУ

Станки для шлифования внутренней резьбы с ЧПУ могут не только соответствовать требованиям высокой точности, но и обеспечивать эффективные производственные процессы. Высокоточные станки для шлифования внутренней резьбы с ЧПУ, изготовленные специально для индустрии измерительных инструментов, в основном используются для шлифования калибров-колец с цилиндрической и конической внутренней резьбой.

Основные области применения станков для шлифования внутренней резьбы

1. Применимые типы заготовок: шлифовальный станок с внутренней резьбой.

Станки для шлифования внутренней резьбы с ЧПУ в основном используются для обработки различных типов деталей с внутренней резьбой, включая, помимо прочего:

- Автомобильная промышленность: сложные конструкции внутренней резьбы на блоках двигателей, картерах трансмиссии и других компонентах.

- Аэрокосмическая промышленность: высокопрочная и высокоточная внутренняя резьба в компонентах шасси и гидравлической системы самолета.

- Производство энергии ветра: ключевые соединительные детали внутри большого вращающегося оборудования, такого как роторы и статоры генераторов.

- Другие области: продукция в таких отраслях, как медицинское оборудование и точные инструменты, к которым предъявляются чрезвычайно высокие требования к точности размеров и чистоте поверхности.

Общей чертой этих областей применения является необходимость высокой точности и стабильности обработки, и станки для внутренней резьбы с ЧПУ отвечают этому требованию.

2. Настраиваемая конфигурация измерений.

Для обеспечения качества обработки станки для внутренней резьбы с ЧПУ обычно оснащаются рядом прецизионных измерительных инструментов и технологий, таких как:

- Система онлайн-измерений: датчики, встроенные в станок, могут отслеживать различные параметры процесса обработки, такие как положение, скорость, температура и т. д., в режиме реального времени, а также обеспечивать своевременную обратную связь с системой управления для корректировки.

- Автономный измерительный прибор: для некоторых специальных или сложных заготовок для детального анализа геометрической формы также можно использовать специально разработанные инструменты для измерения зубчатых колес или другое специальное оборудование для обнаружения.

- Устройство автоматической настройки инструмента: используется для быстрой и точной установки исходного положения инструмента, уменьшения человеческих ошибок и повышения эффективности работы.

Кроме того, мы также предоставляем индивидуальные измерительные решения и выбираем наиболее подходящую комбинацию конфигураций в соответствии с конкретными потребностями клиентов для достижения наилучшего эффекта обработки.

3. Служба обработки образцов - шлифовальный станок с внутренней резьбой.

Учитывая, что у разных клиентов могут быть разные требования к процессу и технические трудности, мы специально запустили услугу обработки образцов. Эта услуга позволяет потенциальным клиентам отправлять образцы материалов на обработку, а наша профессиональная команда выполнит предварительную обработку в соответствии с установленными стандартами и подтвердит, соответствует ли конечный результат ожиданиям, посредством строгих процедур проверки. Это не только помогает установить доверительные отношения, но и дает надежную основу для последующих партийных заказов.

Технические преимущества станка для шлифования внутренней резьбы

1. Широкий диапазон обработки

- Максимальный диаметр вращения патрона 600 мм: это означает, что эта модель может обрабатывать цилиндрические заготовки большего диаметра и подходит для задач обработки внутренней резьбы различных спецификаций.

- Максимальная длина заготовки 400 мм: обеспечивает достаточно места для установки внутренней резьбы на длинных деталях вала и расширяет сферу применения.

2. Высокая точность и высокая эффективность.

- Высокопроизводительная система ЧПУ Siemens реализует четырехосную трехрычажную систему: она использует ведущую международную технологию ЧПУ для обеспечения синхронизации и координации между осями движения, тем самым обеспечивая стабильность и точность в процессе обработки. В то же время он поддерживает комплексное планирование маршрутов и адаптируется к меняющимся потребностям обработки.

- Шпиндель передней бабки имеет высокоточную конструкцию подшипника качения: такая конструкция снижает сопротивление трения, повышает точность вращения и продлевает срок службы. Что еще более важно, он закладывает прочную основу для сверхточной обработки.

- Используйте устройство для правки алмазного диска: оно закреплено на задней стороне передней бабки и используется для регулярной правки поверхности шлифовального круга, чтобы сохранить его остроту и гарантировать, что каждый разрез может достичь идеального эффекта резки. Кроме того, выбор алмазного материала также отражает стремление к долговечности и постоянству.

3. Гибкость и простота использования.

- Дружественный человеко-машинный интерфейс: панель управления проста и понятна, удобна в использовании, и даже новички могут быстро освоить базовые навыки работы.

- Простое и гибкое программирование: поддержка нескольких языков и форматов программирования, что позволяет пользователям писать подходящие программы обработки в соответствии с реальными условиями.

- Удобное обслуживание: модульная конструкция упрощает и повышает эффективность ежедневного обслуживания, сокращает время простоев и повышает эффективность использования оборудования.

Разница между станками для шлифования внутренней резьбы и станками для шлифования наружной резьбы

Хотя как станки для шлифования внутренней резьбы, так и станки для шлифования наружной резьбы являются станками для обработки резьбы, между ними существуют существенные различия:

- Различные объекты обработки: станки для шлифования внутренней резьбы ориентированы на формирование внутренней резьбы, а станки для шлифования внешней резьбы обрабатывают наружную резьбу.

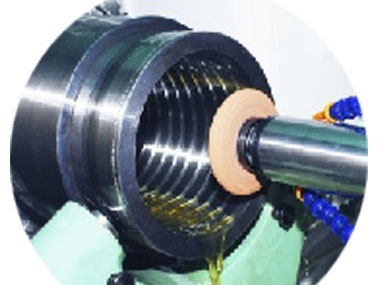

- Различные принципы работы: станки для шлифования внутренней резьбы обычно используют шлифовальный круг для спирального движения вдоль внутренней стенки заготовки для создания резьбы; Напротив, шлифовальные станки с внешней резьбой больше полагаются на вращение заготовки и радиальную подачу шлифовального круга для завершения обработки.

- Различные требования к точности: поскольку внутренняя резьба часто расположена в замкнутом пространстве, к ее размерной точности и качеству поверхности предъявляются более высокие требования. С другой стороны, внешнюю резьбу можно наблюдать непосредственно, поэтому в некоторых случаях допускается определенный диапазон допусков.

- Различия во вспомогательных устройствах: Например, на станках для внутренней резьбы может быть установлено больше сопел СОЖ, чтобы обеспечить достаточную смазку и охлаждение зоны обработки; в то время как на шлифовальных станках с наружной резьбой больше внимания уделяется оптимизированной конструкции системы удаления стружки для своевременного удаления стружки.

История успеха: Удовлетворительный опыт турецких клиентов

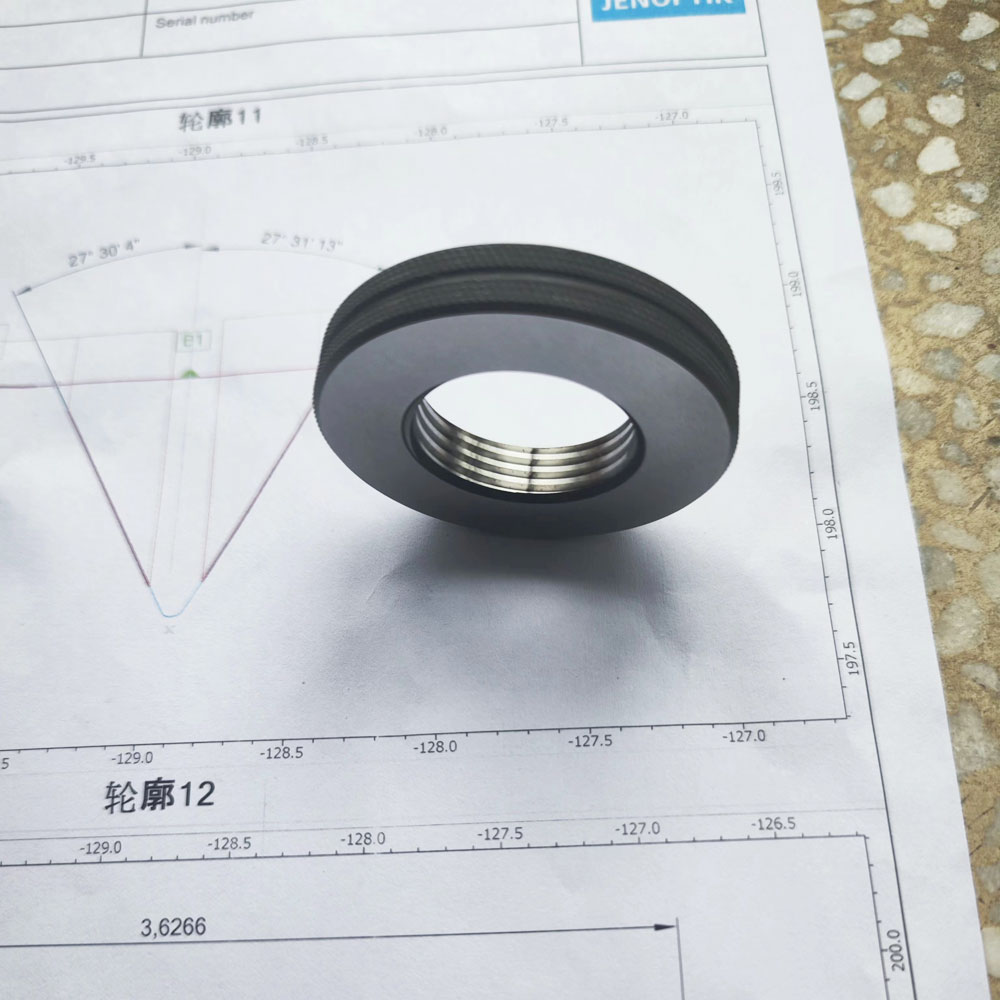

Недавно клиент из Турции прислал нам образец, надеясь оказать для него услуги по пробному шлифованию. После детального общения и понимания потребностей клиента мы выбрали подходящий станок для шлифования внутренней резьбы и обработали его строго в соответствии с чертежами и техническими спецификациями, предоставленными клиентом. После завершения образец был полностью протестирован с помощью зубчатого измерителя. Результаты показали, что точность обработки намного превзошла ожидания заказчика, а шлифованная резьба оказалась очень идеальной, полностью отвечающей или даже превосходящей требования заказчика к качеству.

Это успешное сотрудничество не только укрепило доверие между двумя сторонами, но и заложило хорошую основу для будущего долгосрочного сотрудничества. Клиент высоко оценил предоставленную нами услугу по обработке образцов, полагая, что это очень ценный процесс, поскольку он не только подтверждает нашу техническую мощь, но и экономит клиентам много времени и средств.

Независимо от того, сталкиваетесь ли вы со сложными технологическими задачами или с разнообразными требованиями рынка, мы всегда стремимся предоставлять клиентам высококачественные продукты и услуги. В будущем мы продолжим поддерживать дух инноваций, постоянно исследовать новые технологии и новые методы и стремиться развивать отрасль вперед.
