Какова связь между червячными передачами и зубофрезерными станками?

Существует тесная технологическая связь между червячные передачи и зубофрезерные станки, причем первые представляют собой особый тип зубчатых колес, которые часто изготавливаются с помощью вторых для эффективного и точного серийного производства. Зубофрезерные станки, которые являются важным оборудованием при обработке зубчатых машин, обычно используются в процессе производства различных типов цилиндрических шестерен, включая червячные передачи, которые основаны на концепции метода распространения обработки.

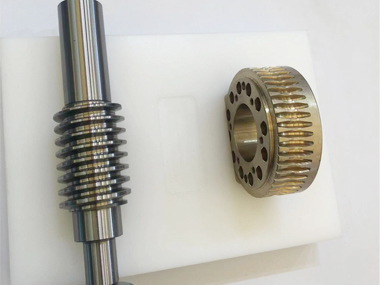

Червячная передача, также известная как червячная передача, представляет собой передаточное устройство, состоящее из червяка и соответствующей червячной передачи. Его уникальным свойством является червячная передача, которая состоит из ряда спиральных поверхностей зубьев, первая из которых представляет собой дуговую поверхность, на которой размещена вторая, она имеет большое передаточное число между двумя валами, передачу высокого крутящего момента и функцию который фиксируется на месте.

Промышленная автоматизация

В различных лифтах, конвейерах, упаковочных машинах, системах погрузочно-разгрузочных работ червячные передачи широко используются в качестве ключевых компонентов для передачи мощности и управления положением из-за их большого передаточного отношения и характеристик самоблокировки.

Автомобильная промышленность

В системе рулевого управления, автоматической коробке передач и некоторых специальных функциональных деталях (например, в механизме регулировки сиденья) червячные передачи обеспечивают точное управление трансмиссией и защиту от перегрузки.

Прецизионные инструменты

В области измерительного оборудования, медицинского оборудования, оптических приборов и т. д. червячные передачи используются для реализации операций точной настройки и позиционирования, обеспечивающих высокоточную работу оборудования.

Аэрокосмическая промышленность

Червячные передачи являются предпочтительным элементом передачи в системах уборки шасси самолетов, системах управления полетом и других приложениях, требующих высокой надежности и точности передачи.

Робототехника

Червячные передачи используются для обеспечения трансмиссионных решений с высокой грузоподъемностью и низким люфтом в шарнирных приводах, рабочих органах и других деталях.

Роль червячного станка при обработке червячных передач имеет решающее значение. Благодаря установке специализированных червячных червячных фрез червячный станок может следовать винтовой траектории червячного вала, слой за слоем удаляя металл с заготовки червячного колеса, образуя точную вогнутую дугообразную поверхность зуба. В процессе червячной обработки червячная фреза и заготовка вращаются и подаются в осевом направлении в соответствии со строгим соотношением движений, гарантируя, что полученная форма зуба полностью соответствует проектным требованиям. Современный червячный станок с ЧПУ имеет высокоточную систему сервоуправления, которая позволяет точно регулировать параметры резания для достижения эффективной обработки зубьев сложной формы и высоких требований к точности червячных передач.
